使用電動夾爪EH系列 可輕松調節抓持力
| ～ 電動夾爪可輕松實現抓持位置及抓持力的細微調整。～ |

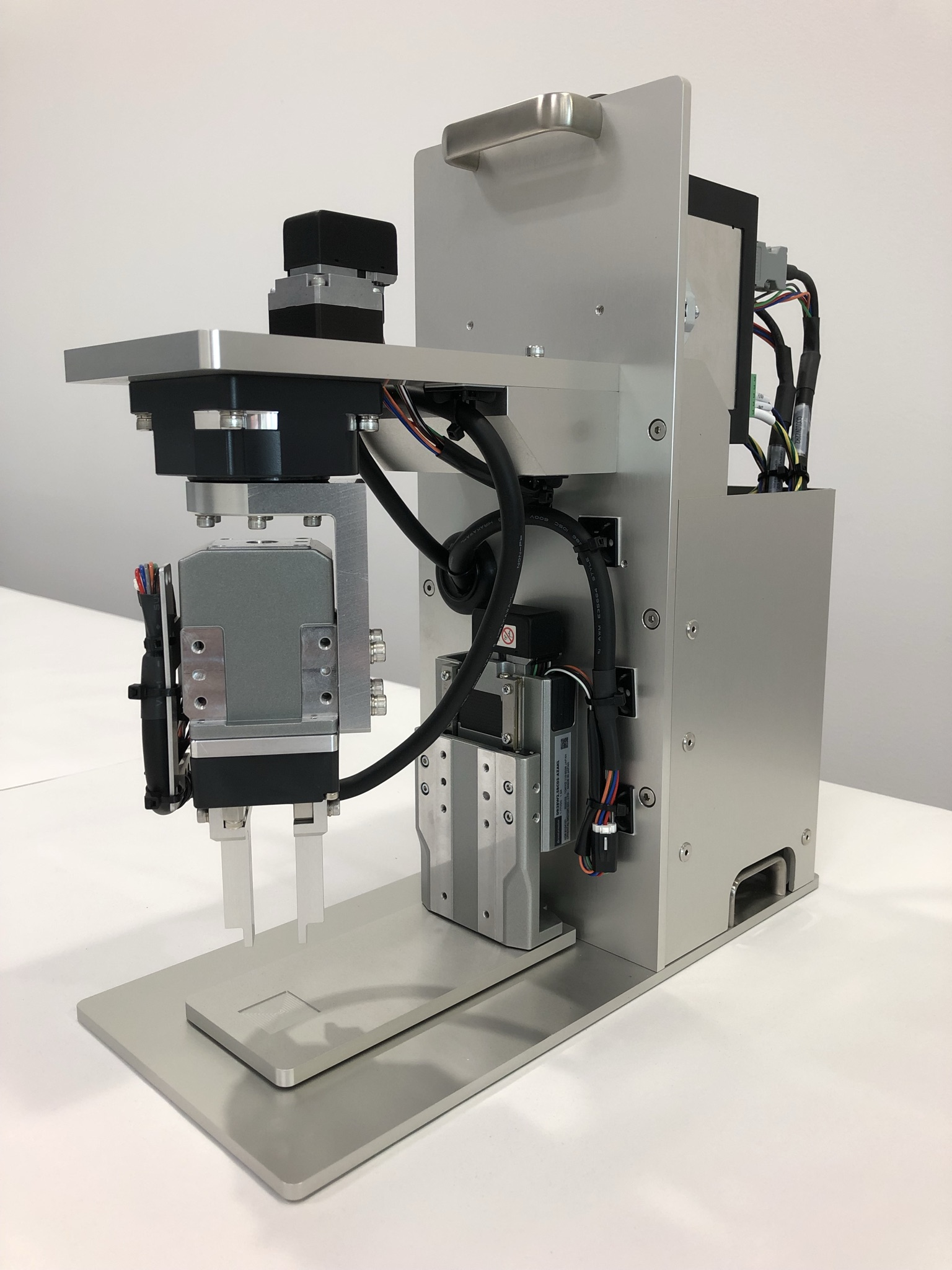

本實驗參考模擬機器人末端執行器“抓取”動作，制作了一臺小型桌面式樣機進行測試。
樣機高：約340mm、寬：約140mm?？勺コ值墓ぷ魑飳挾葹?0mm左右。
通過筆記本電腦，以RS-485通信的Modbus(RTU)對各軸進行控制。
EH系列可精細設定抓持位置及抓持力。
最小移動量為單側0.01mm，以1%為單位對運行電流進行調節。
最大抓持力為25N。運行電流在75%時可達到此上限值。
另一方面，最小把持力的參考值為7N。運行電流在20%左右可達到此下限值。
規格方面，反復定位精度為±0.02mm，齒隙為單側0.1mm。
通過實際進行測試。
系統構成
|
|
|
DGM60-AZAK、EH4-AZAKH、DR28W2.5BC03-AZAKL、AZD-KD×3
實機確認①：抓取聚氨酯材料，并且調節抓持力
抓持對象：準備了質地較軟，會因抓持力不同而易于變形的聚氨酯材料作為工作物。動作模式為：
工作臺上升→工作物抓持(運行電流8%)→工作臺下降→
→180度旋轉→第二階段抓持加強(運行電流12%→20%)→抓持減弱(運行電流8%)→
→ -90度為單位旋轉×2→工作臺上升→放下工作物→工作臺下降
視頻中的圖表顯示了180度旋轉后的運行電流變化。
運行發生電流變化時，可從聚氨酯材料產生形變的情況了解抓持力的變化。
實機確認②：即將觸碰鋁制立方體前的快速→緩慢抓取
抓持對象：為方便觀測速度變化，準備了15mm寬的鋁制立方體。
動作模式為：
工作臺上升→工作物抓持(高速→低速)→工作臺下降→
→180度旋轉→ -90度為單位旋轉×2→工作臺上升→
→放下工作物(低速→高速)→工作臺下降
其中，180度旋轉是為了能夠展示穩固抓持時的狀況。
然后，我們還進行了以下嘗試。
工作臺上升→工作物抓持(高速→低速)→工作臺下降→
→180度旋轉→ -90度為單位旋轉×2→工作臺上升→
→放下工作物(低速→高速)→工作臺下降
其中，180度旋轉是為了能夠展示穩固抓持時的狀況。
然后，我們還進行了以下嘗試。
實機確認③：嘗試以低轉矩小心抓取鵪鶉蛋模型
抓持對象：鵪鶉蛋模型。雖是模型，但若大力抓取也會凹陷或者破碎。
運行電流下降到8%左右進行反復實驗，實驗發現，在10%左右正好可以穩妥抓持。
運行電流下降到8%左右進行反復實驗，實驗發現，在10%左右正好可以穩妥抓持。
