AC伺服電動機
| ?AC伺服電動機的構造 |
?AC伺服電動機的控制配置圖 |
|
|

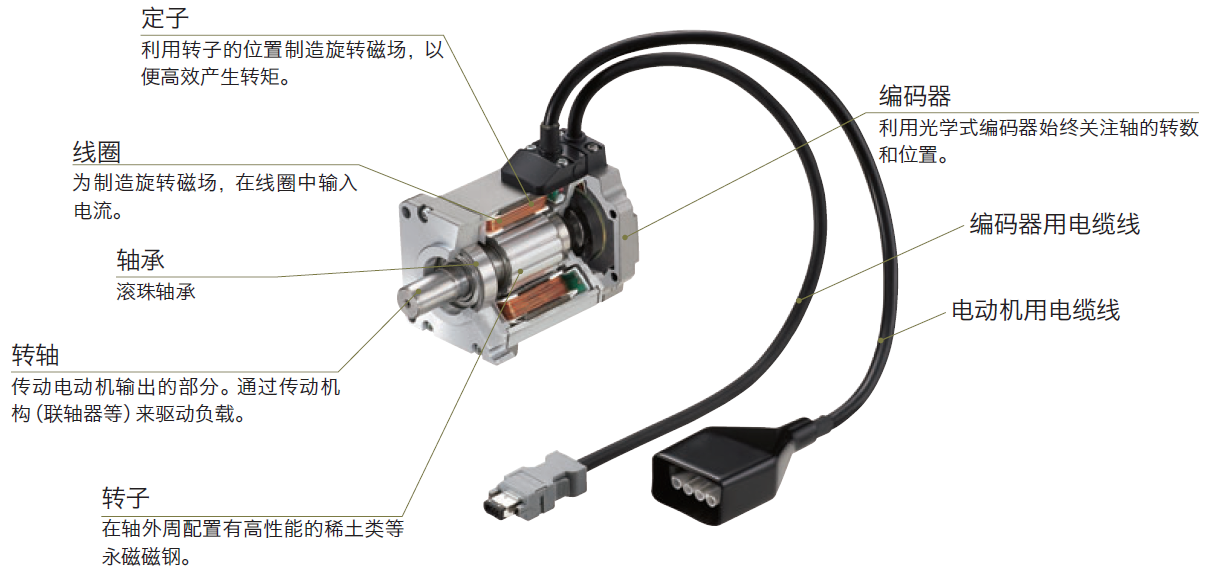

AC伺服電動機的構造 |
發光二極管（LED）發出的光線穿過切口圓盤上的位置檢測模式，由受光元件讀取。受光元件上集成有數十個光電晶體管。絕對位置檢測用模式因編碼器的旋轉角度不同而全部不同。
編碼器搭載CPU，對絕對位置檢測用模式進行分析。通過串行通信將該當前位置數據傳送到伺服驅動器。
電磁制動的構造與壽命

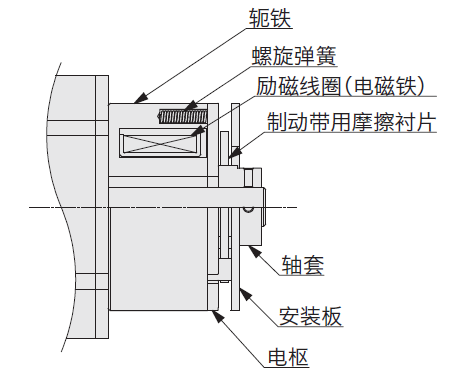

帶電磁制動電動機采用無勵磁動作型的定位用電磁制動。 構造例如下所示。
在勵磁線圈上施加電壓時，電樞受電磁鐵吸引而壓迫螺旋彈簧使制動開放，電動機軸即可自由旋轉。
在未施加電壓的狀態下電樞會釋放，制動帶用摩擦襯片受螺旋彈簧擠壓至安裝板，電動機軸遭固定。
在勵磁線圈上施加電壓時，電樞受電磁鐵吸引而壓迫螺旋彈簧使制動開放，電動機軸即可自由旋轉。
在未施加電壓的狀態下電樞會釋放，制動帶用摩擦襯片受螺旋彈簧擠壓至安裝板，電動機軸遭固定。
◇ 工作與壽命
該制動在電動機未勵磁的狀態下可作為位置保持用途使用。請勿作為停止旋轉中負載的制動用途使用。由于不是以制動為目的的制動帶用摩擦襯片，因此如果反復制動會因磨損而間隙變大，導致無法正常工作。
起動或停止容許轉動慣量范圍內的負載時的使用壽命為200萬次。
該制動在電動機未勵磁的狀態下可作為位置保持用途使用。請勿作為停止旋轉中負載的制動用途使用。由于不是以制動為目的的制動帶用摩擦襯片，因此如果反復制動會因磨損而間隙變大，導致無法正常工作。
起動或停止容許轉動慣量范圍內的負載時的使用壽命為200萬次。
