機構一體化產品的選用——小型電動直線傳動裝置的選用
| 除了選用電動機作為自動化設備的驅動源，很多情況下，電動機會與滾珠螺桿、皮帶輪及齒條·齒輪等機構部件組合使用，將電動機的旋轉運動轉換成驅動部所需的運動。 為了能夠滿足各種自動化機器的需求，東方馬達為客戶提供各種將機構部件組裝到電動機上的電動傳動裝置，實現電動機與機構的一體化，提高設計的工作效率，縮短制作時間及提高產品質量。 |
| ?電動滑臺/電動缸的選用 |
?小型電動直線傳動裝置的選用 |
| ?齒輪·齒條系統的選用
|
?中空旋轉平臺的選用
|
點擊查看小型電動直線傳動裝置的選用相關內容說明：
可確認用于推拉用途時，是否滿足必要的推力
②可推拉推力的計算
加在搬運物上的外力比F小時，可以推拉。
Fmax ：電動傳動裝置的最大推力［N］
Fa ：加減速運行的必要運行推力［N］
F ：外力推拉可能的推力［N］
m ：搬運物質量［kg］
a ：加速度［m/s2］
g ：重力加速度 9.807［m/s2］
μ ：摩擦系數 0.01（ 支撐搬運物導軌的摩擦系數）

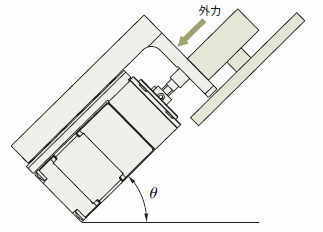

θ ：移動方向與水平面的角度［°］
|
|
推力的確認 |
推力計算式
①對搬運物執行加速運行時的必要推力的計算②可推拉推力的計算
加在搬運物上的外力比F小時，可以推拉。
Fmax ：電動傳動裝置的最大推力［N］
Fa ：加減速運行的必要運行推力［N］
F ：外力推拉可能的推力［N］
m ：搬運物質量［kg］
a ：加速度［m/s2］
g ：重力加速度 9.807［m/s2］
μ ：摩擦系數 0.01（ 支撐搬運物導軌的摩擦系數）
θ ：移動方向與水平面的角度［°］
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
