機構一體化產品的選用——電動滑臺/電動缸的選用
| 除了選用電動機作為自動化設備的驅動源，很多情況下，電動機會與滾珠螺桿、皮帶輪及齒條·齒輪等機構部件組合使用，將電動機的旋轉運動轉換成驅動部所需的運動。 為了能夠滿足各種自動化機器的需求，東方馬達為客戶提供各種將機構部件組裝到電動機上的電動傳動裝置，實現電動機與機構的一體化，提高設計的工作效率，縮短制作時間及提高產品質量。 |
| ?電動滑臺/電動缸的選用 |
?小型電動直線傳動裝置的選用 |
| ?齒輪·齒條系統的選用
|
?中空旋轉平臺的選用
|
點擊查看電動滑臺/電動缸的選用相關內容說明：
選用的電動滑臺即使?jié)M足搬運質量、定位時間的條件，但如果工作物的重心位置超出工作臺中心（支點），就會因?yàn)樨?fù)載慣性力矩而縮短其運行 壽命。因此有必要計算負載慣性力矩，并確認其是否在規格值范圍內。請確認靜止?fàn)顟B(tài)時作用的慣性力矩為靜態容許慣性力矩，工作中作用的慣 性力矩為動態容許慣性力矩。

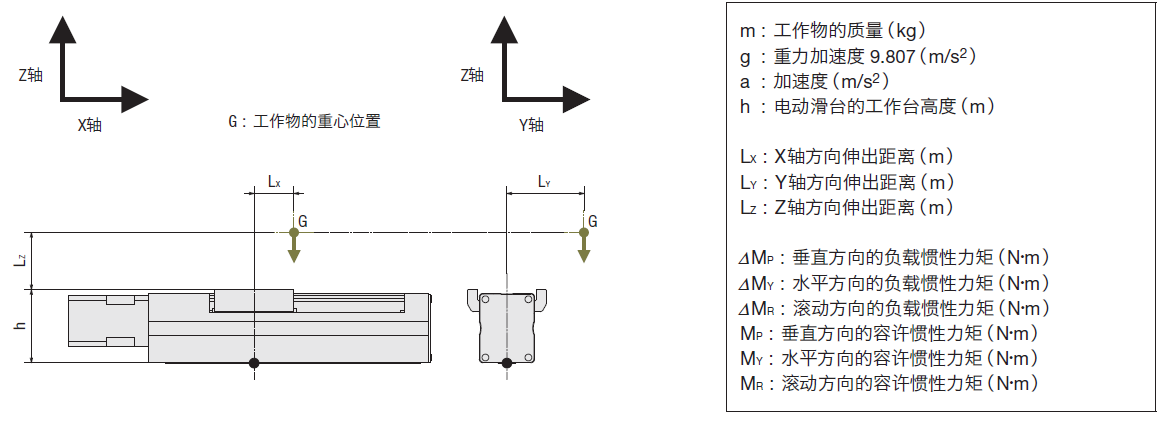

從工作物、負載的施力點求出施加給電動滑臺的負載慣性力矩，確認并未超過靜態容許慣性力矩和動態容許慣性力矩，并且強度也足夠。
● 負載慣性力矩判斷公式 ：
伸出范圍的工作物為復數時需用各工作物慣性力矩的和來判定。
● 工作物為復數（n個）時

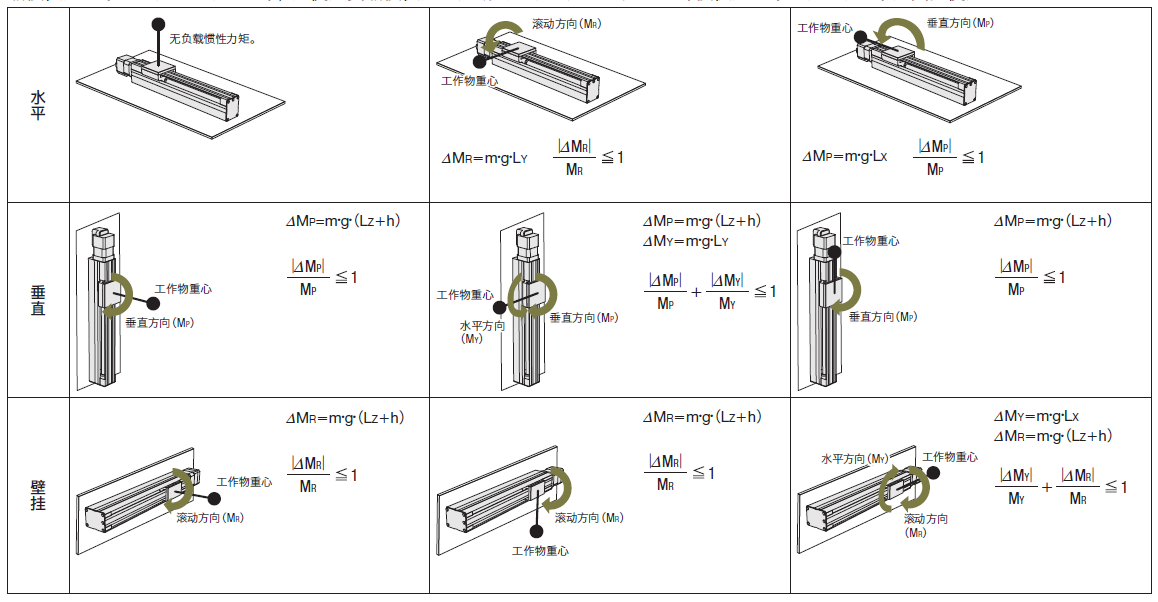

以下圖解為電動滑臺的設置條件和負載伸出狀態的代表性組合范例。從此圖解中選擇符合用戶使用狀態的產品。求出電動滑臺停止?fàn)顟B(tài)下的負 載慣性力矩（⊿MP、⊿MY、⊿MR），并使用負載慣性力矩判斷公式確認是否在靜態容許慣性力矩（MP、MY、MR）范圍內使用。
◇ 動態慣性力矩作用的考慮點

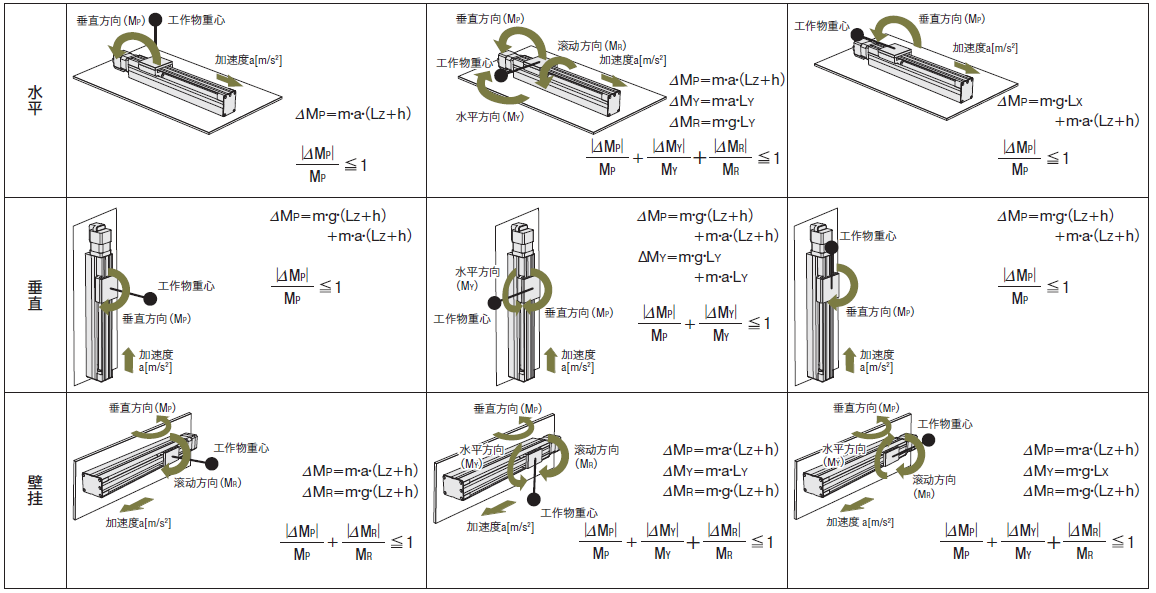

以下圖解為電動滑臺的設置條件和負載伸出狀態的代表性組合范例。從此圖解中選擇符合用戶使用狀態的產品。求出電動滑臺工作中（考慮加速 度）的負載慣性力矩（⊿MP、⊿MY、⊿MR），并用負載慣性力矩判斷公式確認是否在動態容許慣性力矩（MP、MY、MR）范圍內使用。
電動滑臺的直線導軌預測使用壽命已設計成各系列的使用壽命基準值。
但是，負載慣性力矩判斷公式大于1時，在其使用狀態下預測使用壽命將縮減。

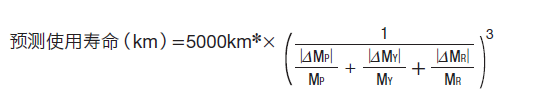

可按下述計算式確認其與預測使用壽命的差距。
*預測使用壽命因產品而異，詳細請點此確認
|
|
計算電動滑臺的負載慣性力矩 |
負載慣性力矩

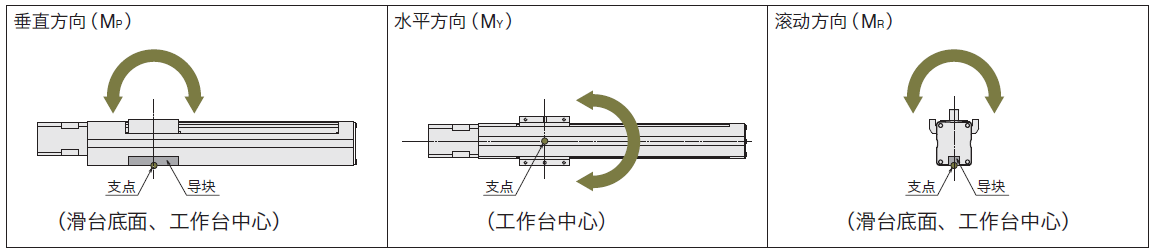

在用電動滑臺搬運工作物時，以工作臺中心（支點）為原點，若工作物的重心位置偏置，負載慣性力矩會對直線導軌發生作用。根據偏置位置，作用方向分別向垂直方向（MP）、水平方向（MY）和滾動方向（MR）作用。選用的電動滑臺即使?jié)M足搬運質量、定位時間的條件，但如果工作物的重心位置超出工作臺中心（支點），就會因?yàn)樨?fù)載慣性力矩而縮短其運行 壽命。因此有必要計算負載慣性力矩，并確認其是否在規格值范圍內。請確認靜止?fàn)顟B(tài)時作用的慣性力矩為靜態容許慣性力矩，工作中作用的慣 性力矩為動態容許慣性力矩。
從工作物、負載的施力點求出施加給電動滑臺的負載慣性力矩，確認并未超過靜態容許慣性力矩和動態容許慣性力矩，并且強度也足夠。
● 負載慣性力矩判斷公式 ：
伸出范圍的工作物為復數時需用各工作物慣性力矩的和來判定。
● 工作物為復數（n個）時
負載慣性力矩作用的考慮點
◇ 靜態慣性力矩作用的考慮點以下圖解為電動滑臺的設置條件和負載伸出狀態的代表性組合范例。從此圖解中選擇符合用戶使用狀態的產品。求出電動滑臺停止?fàn)顟B(tài)下的負 載慣性力矩（⊿MP、⊿MY、⊿MR），并使用負載慣性力矩判斷公式確認是否在靜態容許慣性力矩（MP、MY、MR）范圍內使用。
◇ 動態慣性力矩作用的考慮點
以下圖解為電動滑臺的設置條件和負載伸出狀態的代表性組合范例。從此圖解中選擇符合用戶使用狀態的產品。求出電動滑臺工作中（考慮加速 度）的負載慣性力矩（⊿MP、⊿MY、⊿MR），并用負載慣性力矩判斷公式確認是否在動態容許慣性力矩（MP、MY、MR）范圍內使用。
電動滑臺的直線導軌預測使用壽命已設計成各系列的使用壽命基準值。
但是，負載慣性力矩判斷公式大于1時，在其使用狀態下預測使用壽命將縮減。
可按下述計算式確認其與預測使用壽命的差距。
*預測使用壽命因產品而異，詳細請點此確認
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
