對電動滑臺的工作臺施加負載慣性力矩時，工作臺通過直線導軌支撐。負載慣性力矩作用會導致導塊內部滾珠變形，出現工作物的變位。記載了 對電動滑臺作用負載慣性力矩時，其變位量的實際值。

<測量條件>

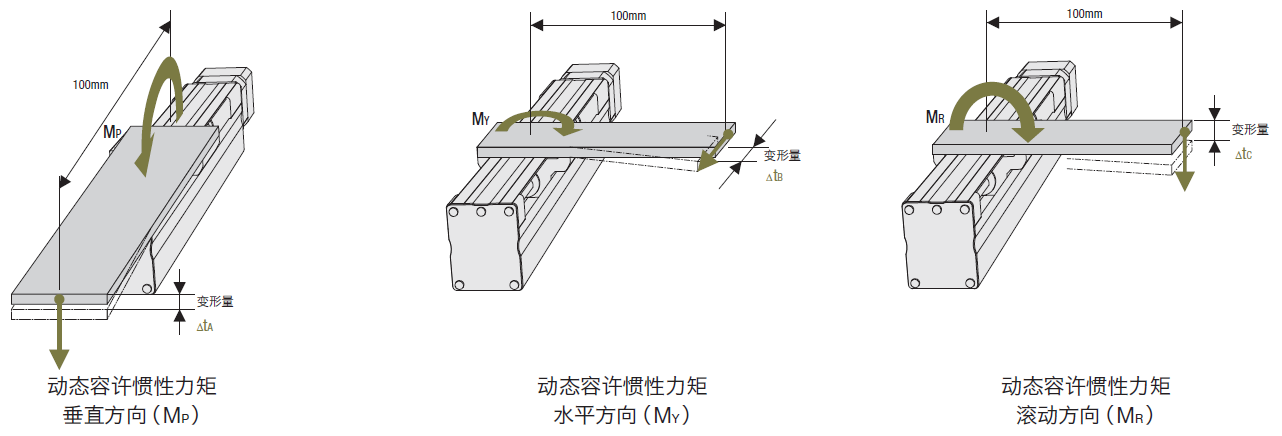

在電動滑臺工作臺固定100mm的伸出板，對其施加相當于各方向的動態容許慣性力矩（MP、MY、MR）的負載慣性力矩。測量此時前端的變形量 （ΔtA、ΔtB、ΔtC）。

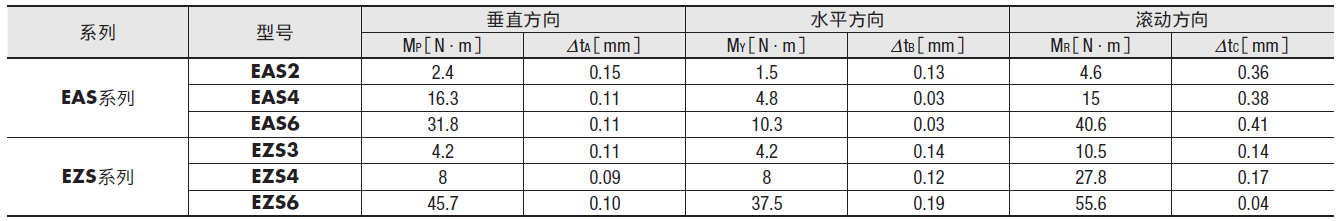

相對動態容許慣性力矩（MP、MY、MR）的工作臺變形量（Δ tA、Δ tB、Δ tC）

● 100mm的伸出板的變位可忽略。
● X工作臺與Y工作臺的變形特性不同。
