帶離合器制動電動機的構造與動作 |

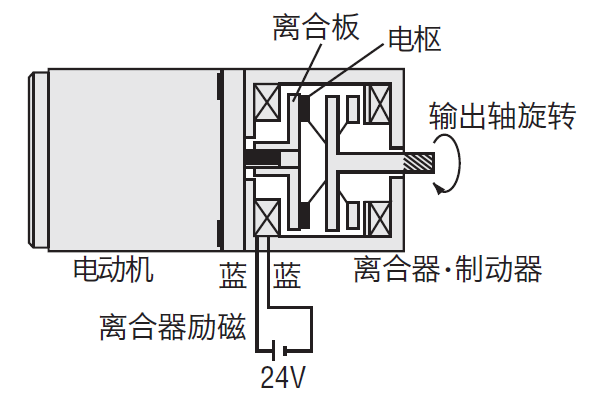

| 帶離合器制動電動機的構造如右圖所示。離合器線圈及制動線圈均不施加DC24V的狀態下，輸出軸能夠自由運行。 |
|
運行
如果在離合器線圈上施加DC24V，離合器側電樞會吸著在離合板上，電動機的旋轉帶動輸出軸旋轉。電動機一直處于旋轉狀態。
停止、保持負載

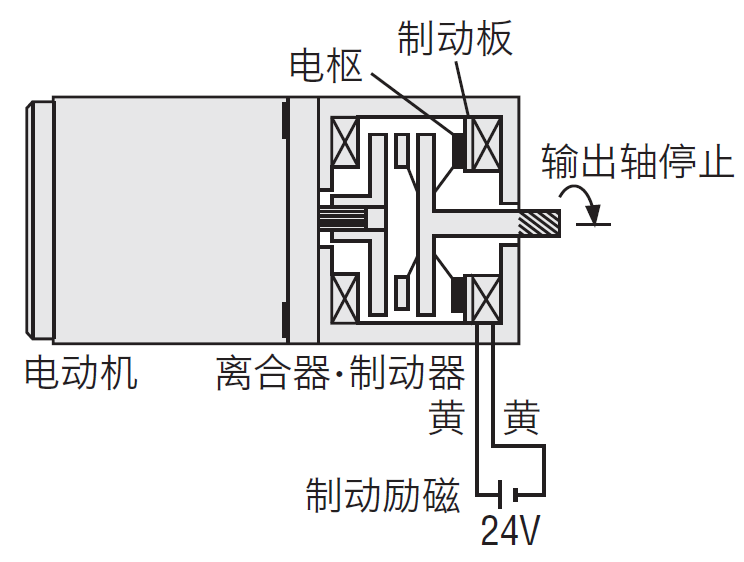

解除離合器線圈的勵磁并設定時間間隔后，如果在制動線圈上施加DC24V，制動側電樞會吸著在制動板上，使輸出軸停止。制動時輸出軸與電動機部被分離，所以不會受到電動機部慣性的影響。電動機一直處于旋轉狀態。

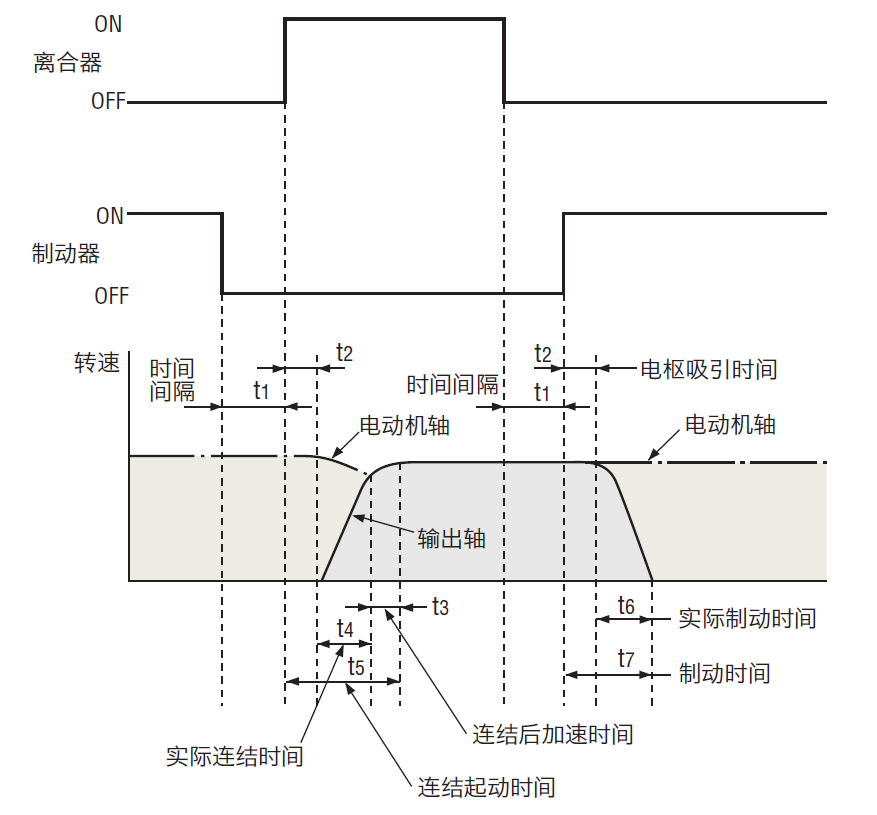

電動機軸、輸出軸的動作與離合器、制動器的勵磁狀態為下圖所示。
運行
保持負載狀態切換到運行狀態時，從解除制動到在離合器上施加電壓，設定20ms以上的時間間隔。（為了防止離合器與制動器同時吸引的現象。）
從離合器上施加電壓到離合器制動輸出軸達到一定轉速的時間 t5 稱為連結起動時間，即加上以下時間。
①電樞吸引時間 t2
從離合器上施加電壓到電樞吸著在離合器的時間。
②實際連結時間 t4
電樞吸著在離合器后，離合器制動輸出軸側通過動摩擦轉矩加速，與電動機軸側完全連結的時間。
③連結后的加速時間 t3
在②中對電動機施加劇烈負載后轉速會暫時下降，加速到對應該負載下的轉速的加速時間。
從離合器上施加電壓到離合器制動輸出軸達到一定轉速的時間 t5 稱為連結起動時間，即加上以下時間。
①電樞吸引時間 t2
從離合器上施加電壓到電樞吸著在離合器的時間。
②實際連結時間 t4
電樞吸著在離合器后，離合器制動輸出軸側通過動摩擦轉矩加速，與電動機軸側完全連結的時間。
③連結后的加速時間 t3
在②中對電動機施加劇烈負載后轉速會暫時下降，加速到對應該負載下的轉速的加速時間。
制動
運行狀態切換到停止及保持負載時，從解除離合器到制動器上施加電壓，設定20ms以上的時間間隔。從制動器上施加電壓到離合器· 制動器的輸出軸停止時間 t7 稱為制動時間，即加上以下時間。①電樞吸引時間 t2
從制動器上施加電壓到電樞吸著在制動板的時間。
②實際制動時間 t6
從電樞吸著至制動板到離合器· 制動器部的輸出軸停止轉動的時間。

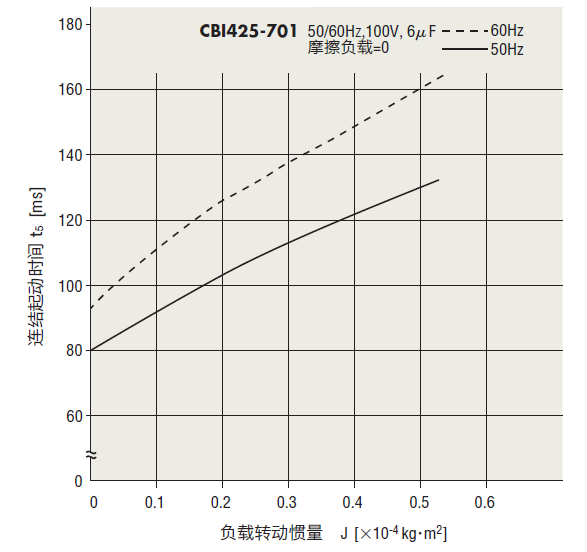

● 連結起動特性（參考值）

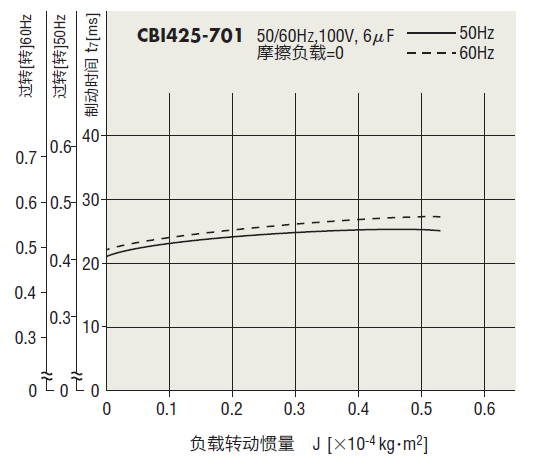

● 制動特性（參考值）
