半導體設備
|
優化半導體設備空間利用率解決方案 |
提高效率、省空間
 |

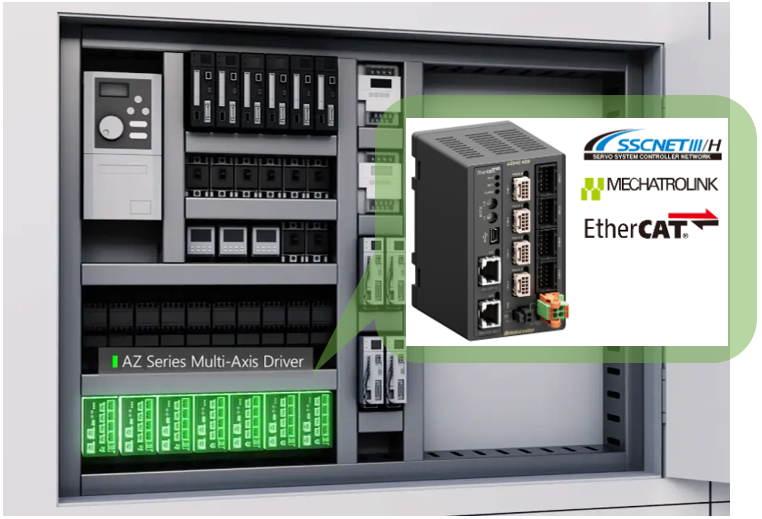

工藝升級，控制柜空間不足，布置困難、費時費力？
應用范圍：半導體制程（如刻蝕、鍍膜、鍵合、檢測等）、面板、電子零部件等相關設備 解決方案：AZ系列多軸驅動器·薄型 ●省空間 ●節省布線 ●控制統一 痛點：①因工藝流程升級、增加等，在相同設備空間中新增工位軸數， 但控制柜空間難以容納新增的驅動器與布線設置。 ②狹小的空間新增軸數后，驅動器設置、布線難度增大，耗時。 |
|

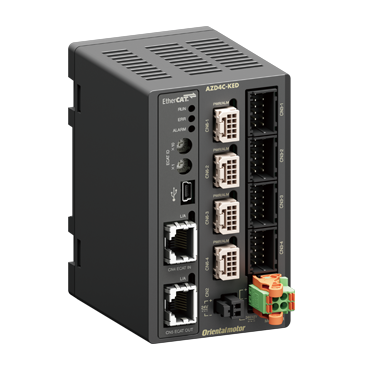

AZ系列多軸驅動器·薄型 |
|
節省空間的多軸驅動器·薄型
廠內空間利用率要求日益加劇，開發多層、多腔室集群的半導體制程設備（如刻蝕設備）設計逐步成為升級的趨勢。此外，設備的安裝空間有限，為了提高下一代半導體制造設備的生產率，必須不斷縮減整個設備的占地面積。■小型化·節省空間
1臺驅動器最多可同時控制4軸電動機，滿足裝置整體的小型化需求。 與現有的單軸驅動器或多軸驅動器相比，可大幅節省空間。

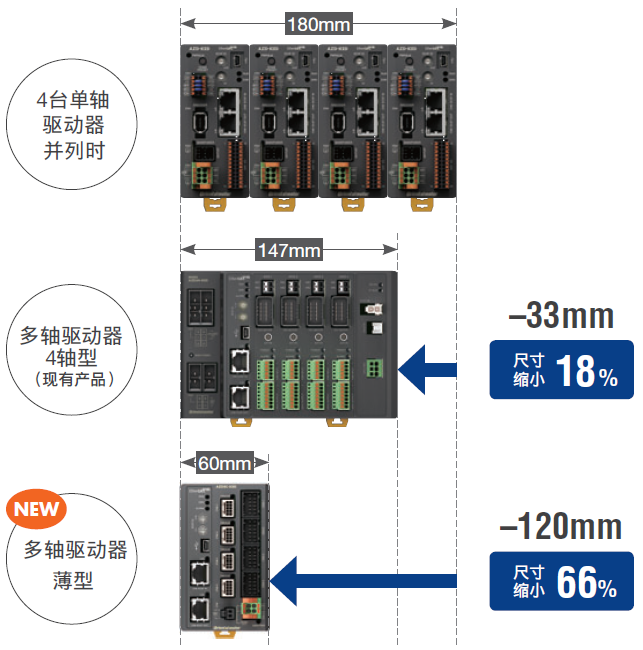

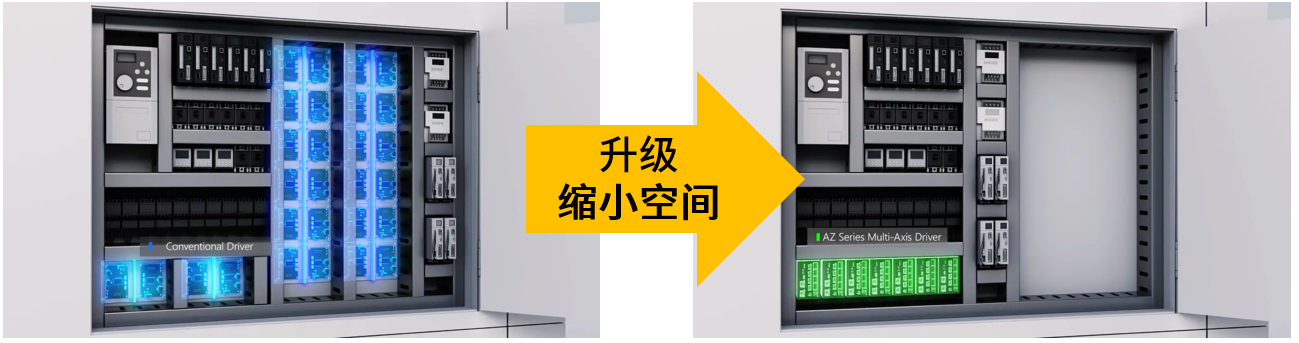

與傳統驅動器相比，多軸驅動器·薄型可減少約66%的安裝空間。
|
|

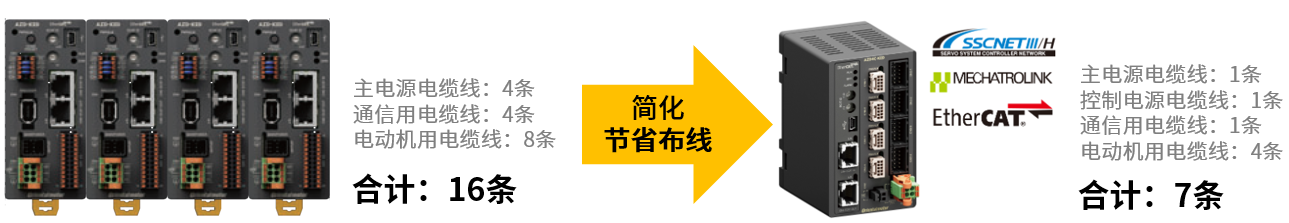

簡化配線，節省空間·提升效率
AZ系列多軸驅動器·薄型擁有對應EtherCAT、MECHATROLINK-Ⅲ、SSCNETⅢ/H的產品陣容。通過一個驅動器控制多個軸，減少控制柜中的配線布置，減少繁雜的布線工序，提升研發效率。

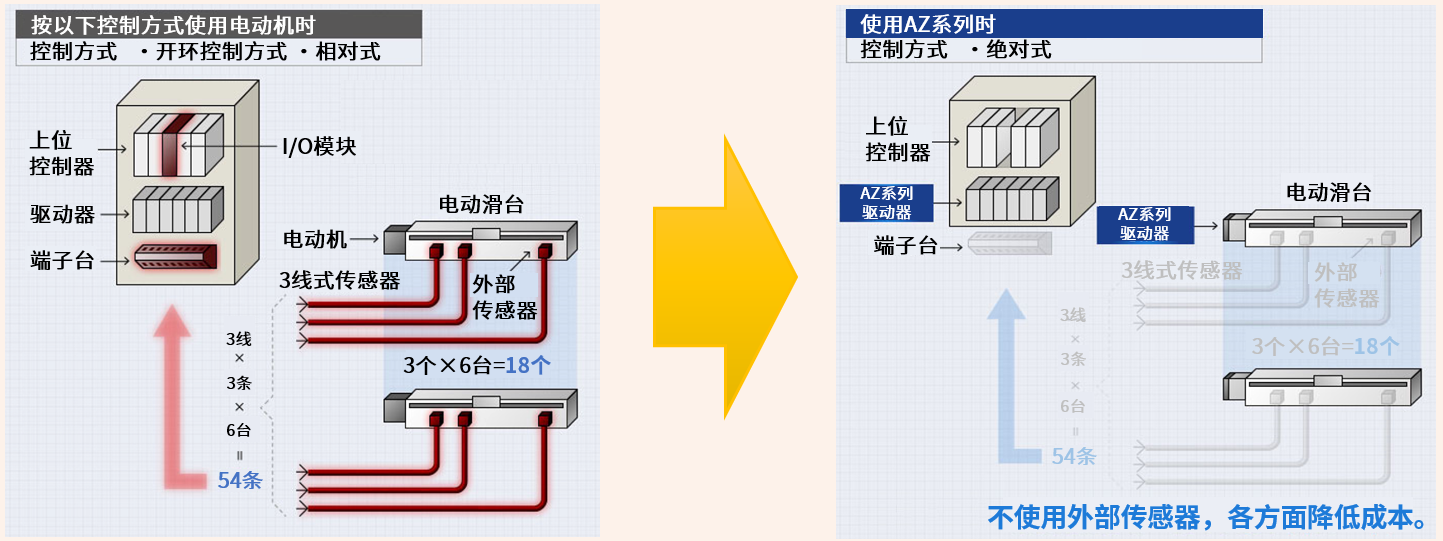

此外，AZ系列步進伺服混合控制系統步進電動機搭載機械絕對式ABZO編碼器，機構上可免傳感器，同時可節省控制柜上I/O模塊、端子臺等元件設置，進一步提升空間利用率。
以統一的控制完成各種運動
AZ系列擁有型號齊全的標準型、帶電磁制動、減速機型等產品。還備有電動機與電動傳動裝置組合的機構產品，一體化的設計可節省機構設計及空間。
共通的電動機、電纜線，使得配線、控制、維護部件均統一，可縮短裝置裝配時間。
多軸工位使用安裝尺寸42mm以下的電動機（DC電源輸入）時，可選用薄型。
 |
 |
 |
 |
 |
 |
|
?標準型 AZ系列 |
?減速機型 AZ系列 |

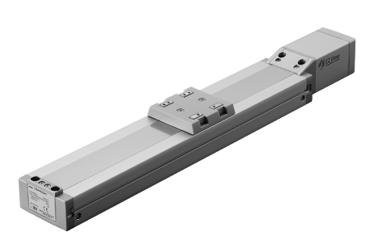

?電動滑臺 EZS系列 |

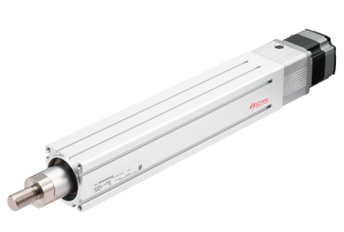

?電動缸 EAC系列 |
小型電動缸 ?DR系列 ?DRS2系列 |

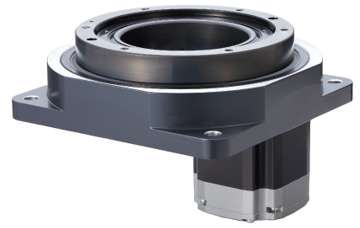

?中空旋轉式 傳動裝置 DGII系列 |
統一的優點：
• 配線統一： 網絡控制可省大量配線，節省電氣、配線設計及人工成本。
• 控制統一 ：使用相同的驅動方法實施網絡控制，指令代碼類型相同，可簡化編程。
• 保養部件統一： 驅動器、電纜線等通用，可節省管理成本（部件費用、管理空間）。
• 配線統一： 網絡控制可省大量配線，節省電氣、配線設計及人工成本。
• 控制統一 ：使用相同的驅動方法實施網絡控制，指令代碼類型相同，可簡化編程。
• 保養部件統一： 驅動器、電纜線等通用，可節省管理成本（部件費用、管理空間）。
