微量注射泵/柱塞泵的高精密穩定調控應用

微量注射泵：高轉矩·長壽命的進行高精度注液 工位：微量注射泵/柱塞泵 解決方案：小型·高轉矩的步進電動機 ●高轉矩·低發熱 ●高精度 ●低振動 新品上市：絲杠帶適配器 ●高推力 ●自鎖力，可用于負載保持 ●采用高耐磨性的樹脂螺母 ●節省空間和減少設計工時

小型·高轉矩的步進電動機

■高轉矩設計要素。

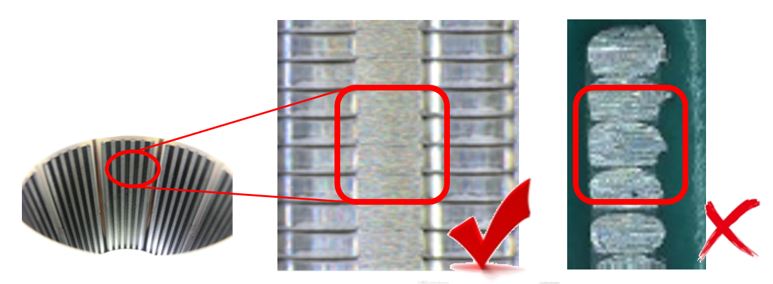

◇精加工的定子/轉子小齒 對轉子·定子上的小齒施行研磨精加工， 內部加工精度的差距對于特性表現是相當明顯。

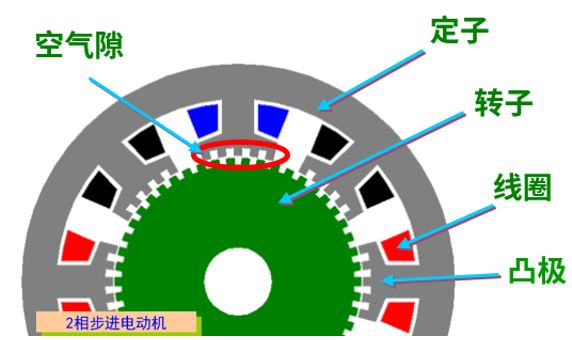

◇微小的空氣隙 轉子和定子的間距越小，越有助于提高轉矩。（PKP系列電動機空氣隙長度小至40μｍ，相當于１根頭發絲的距離。）

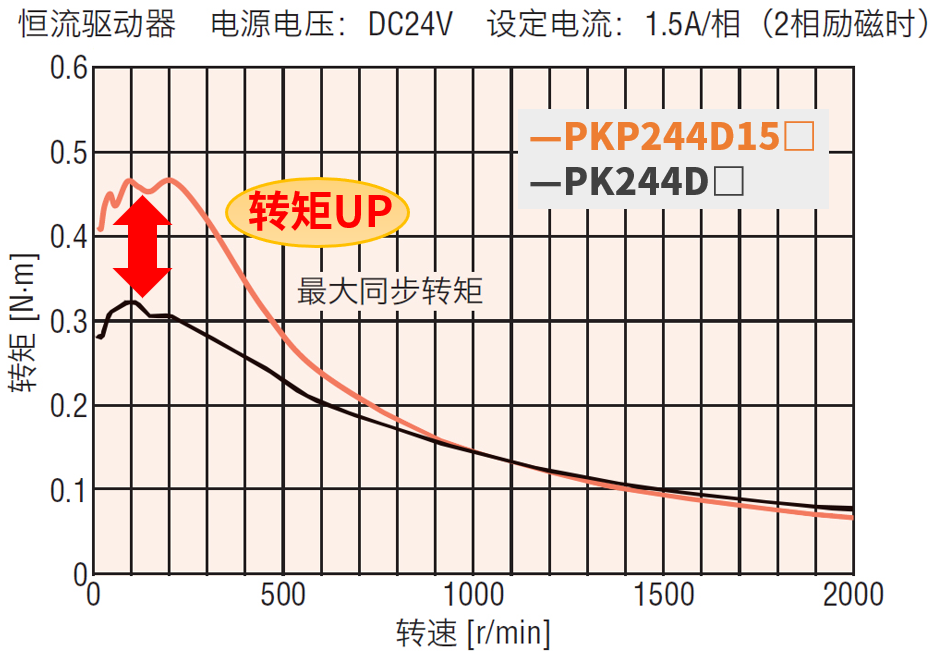

采用高轉矩設計的步進電動機優勢： Tips①：避免因轉矩不足引發輸送停滯的情況。 Tips②：無需加大驅動電流使用，避免電動機高發熱隱患，從而影響試劑溫度。 Tips③：避免高發熱引起機構部件熱脹，加重緊密度，影響泵的使用壽命。 電動機的設計壽命： Tips④：避免大尺寸電動機的選用，實現泵的小型化，以適應高度集成化設備。

高停止精度，實現高注液精度

■結構上更小的步距，助力實現停止精度更高

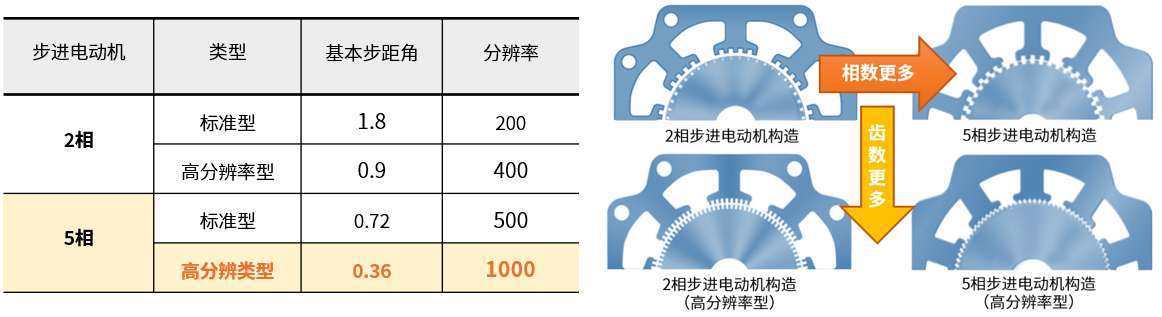

◇ 分辨率提升
從電動機結構上縮小基本步距角。與2相·標準型相比，5相和高分辨率型的齒輪更密，齒數更多。

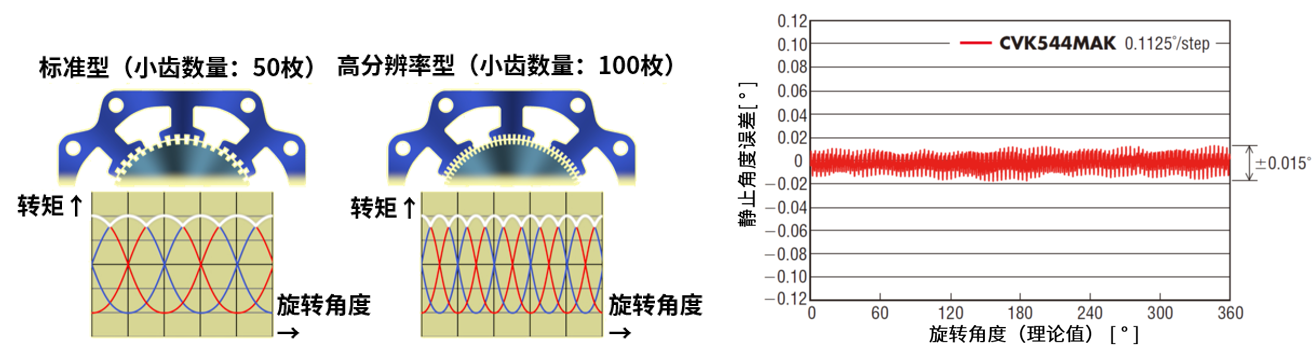

◇ 高停止精度
高分辨率型的齒輪更密，齒數更多。分散發生轉矩的偏差，減小靜止角度誤差與角度-轉矩特性。
可助力提升注液精度，實現精密的自動移液、稀釋和分液應用。
5相·標準型：±3分（±0.05°）
5相·高分辨率型：±2分（±0.034°）

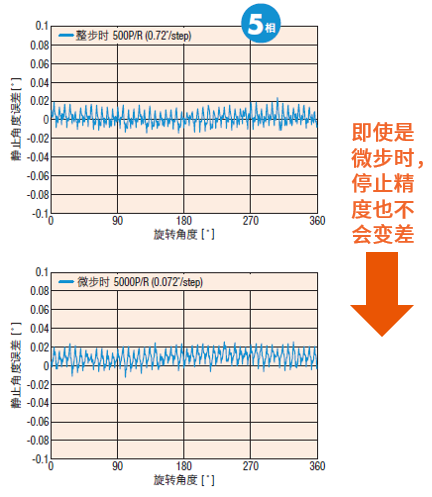

?5相步進驅動器各相電流獨立檢測 正確檢測出電動機的輸入電流，通過數字化電流控制改善靜止角度誤差。

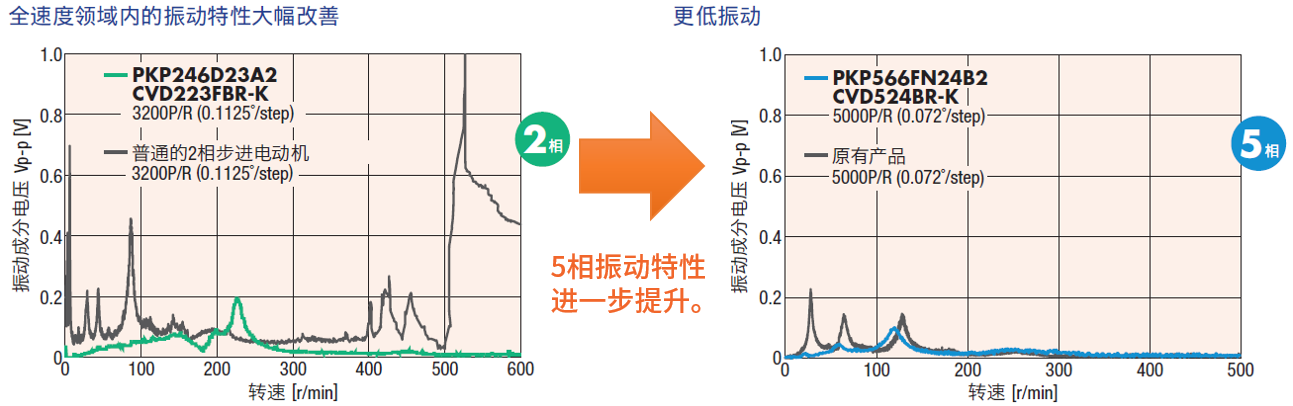

PKP系列在各速度領域的振動特性測試對比

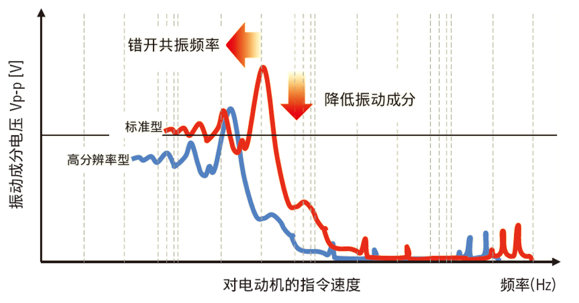

● 高分辨率型相比標準型，振動更小

低振動對比

低噪音對比

相關產品

PKP系列產品 ?5相 ?2相 高轉矩低振動的2相。高精度低振動的5相。備有豐富的產品陣容。

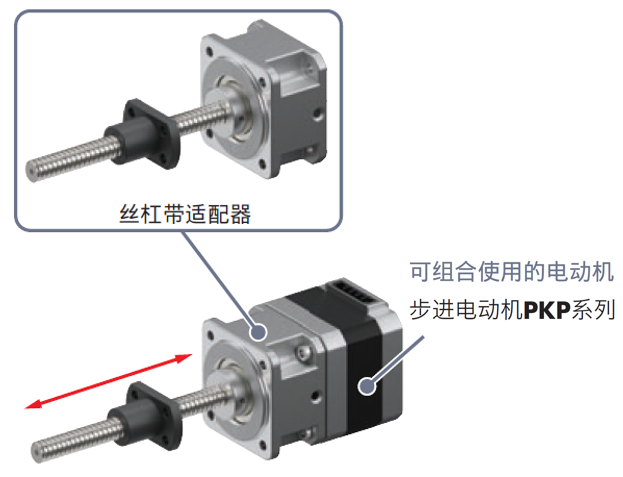

?絲杠帶適配器 ●高推力 ●自鎖力，可用于負載保持                                                         ●采用高耐磨性的樹脂螺母 ●節省空間和減少設計工時

?2相·5相步進電動機用DC電源輸入驅動器 低振動設計的驅動器搭載微步驅動功能，實現更低振動。  提供可根據安裝方式、電纜線出線方向選擇的3種驅動器 。 高轉矩低振動的2相。高精度低振動的5相。備有豐富的產品陣容。

注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
