晶圓Pin針頂升工位·小型電動缸應用提案
裝置概要
半導體的工藝發展對設備的要求逐步提升，對每個軸的動作也愈發嚴格。小型化、高效率、高精度、低振動……眾多需求在機構上的設計應用，以下將為您介紹各類提案：
 *圖片僅供示意
|
實現動作
將吸附于平臺上的晶圓片通過Pin針頂起，以便于利用搬運機械手進行取、送晶圓片。 ※晶圓頂起前，會通過“靜電吸附”、“真空吸附”等方式附著在平臺上。 機構痛點·難題
• 吸附型平臺采用氣缸頂升PIN針，晶圓可能出現“裂片”。• 需頂升大尺寸晶圓，實現大負載驅動。 • 實現小型化。 • 提升效率，提高空間利用率。 |
課題：晶圓裂片/晃動、位置偏離
例如：吸附型平臺會出現未完全解除吸附力的情況，導致頂升時晶圓片短時間內仍吸附于平臺上。
痛點分析：
采用氣動為動力源的頂升機構，氣動頂升動作無加速過程，易導致：
●突然頂起時的瞬間推力過大，有導致晶圓裂片的可能。
●高速升降、起停時不平穩，導致晶圓晃動、位置偏離。
解決方案： 改變驅動方式：氣缸驅動→電動缸驅動
小型電動缸動力源采用步進電動機，可輕易實現平穩加/減速設定。
即使有吸附力殘留，因初期有緩慢加速過程，不會對晶圓造成瞬間沖擊。頂升后，平滑的減速、停止過程，實現晶圓平穩頂升，同時保證停止精度。
適合穩定進給的驅動軸。
*不改變脈沖輸入設定，以整步時的移動量、速度自動進行微步驅動的控制。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
例如：吸附型平臺會出現未完全解除吸附力的情況，導致頂升時晶圓片短時間內仍吸附于平臺上。
痛點分析：
采用氣動為動力源的頂升機構，氣動頂升動作無加速過程，易導致：
●突然頂起時的瞬間推力過大，有導致晶圓裂片的可能。
●高速升降、起停時不平穩，導致晶圓晃動、位置偏離。
解決方案： 改變驅動方式：氣缸驅動→電動缸驅動
小型電動缸動力源采用步進電動機，可輕易實現平穩加/減速設定。
即使有吸附力殘留，因初期有緩慢加速過程，不會對晶圓造成瞬間沖擊。頂升后，平滑的減速、停止過程，實現晶圓平穩頂升，同時保證停止精度。
適用于微小移動量·高精度定位

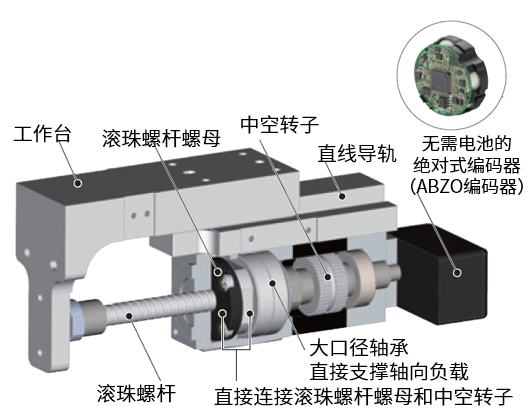

| 中空轉子和滾珠螺桿螺母一體化的緊小型機體， 可實現裝置的小型化。 無需連接部件，減少因聯軸器等部件而產生的精度影響， 實現更高精度的定位。 ●驅動螺桿分為研磨滾珠螺桿和滾軋滾珠螺桿2種 【最小移動量】0.001mm 【反復定位精度】 研磨滾珠螺桿：±0.003mm 滾軋滾珠螺桿：±0.01mm
|
 |
支持穩定、平滑的加/減速設定

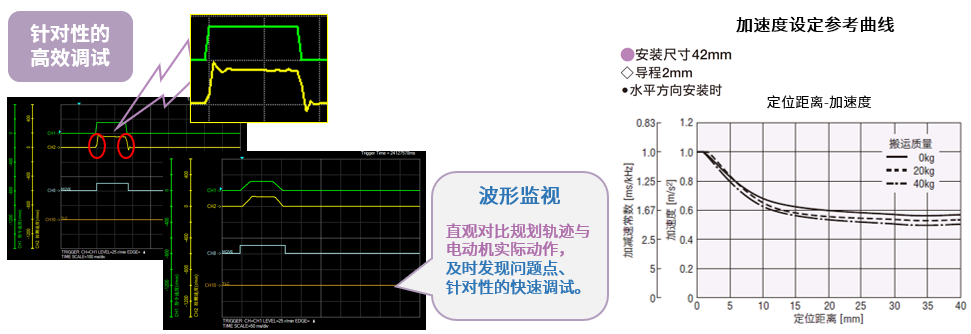

小型電動缸驅動支持加/減速過程的設定，同時可利用驅動器波形監控功能監控電動機的運行狀態及輸出信號的狀態，
助力于裝置的研發和便捷調試等用途。
低速且平滑的動作
采用微步驅動、平滑驅動功能*，可抑制低速振動，實現平滑移動。適合穩定進給的驅動軸。
*不改變脈沖輸入設定，以整步時的移動量、速度自動進行微步驅動的控制。
搭載產品
?點此下載小型電動缸 DR/DRS2系列（搭載AZ系列）產品目錄
|
?小型電動缸DR系列（搭載αSTEP AZ系列） 因此無需原點傳感器、限位傳感器等外部傳感器。
|
|
?小型電動缸DRS2系列（搭載αSTEP AZ系列）
|
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
