超聲影像設備探頭工位
|
超聲影像設備探頭工位的小型化、低振動應用 |
高轉矩、小型化、低振動
 |
超聲影像設備：小型·輕量化的進行高精度檢測
設備：超聲影像設備工位：探頭工位 解決方案：小型·高轉矩的步進電動機 ●高轉矩·低發熱 ●小型·輕量化 ●低振動 |
|
小型·高轉矩的步進電動機 |
|
高轉矩&大轉矩設計優勢

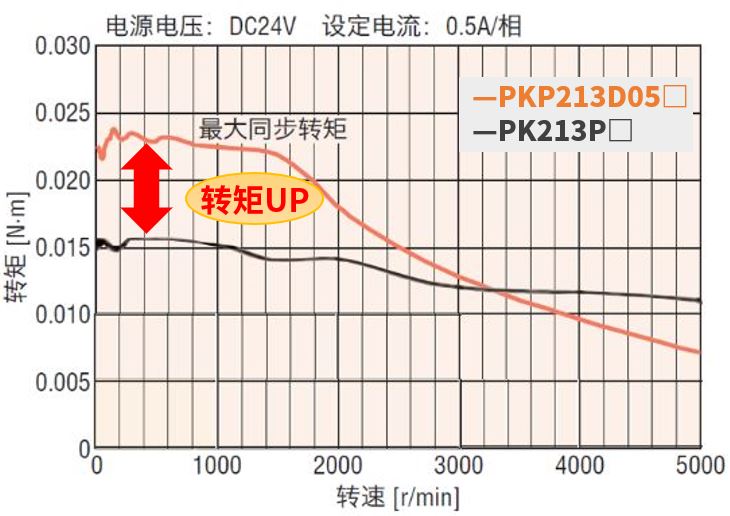

■轉矩更高，相同尺寸，支持帶動更大的負載。實現動力機構設計更小型化。PKP系列更改磁性、電動機線圈及構造設計后，與同尺寸的PK系列標準型相比，實現了轉矩的大幅提升。
有助于：同一電動機的采用，可對應更多樣化的探頭規格，便于減少電動機驗證測試的過程。
■高轉矩設計要素。
◇精加工的定子/轉子小齒
對轉子·定子上的小齒施行研磨精加工， 內部加工精度的差距對于特性表現是相當明顯。
 |
◇微小的空氣隙
|
◇ 定子和轉子的內外徑比例
優越的定、轉子的內外徑比例設計是把控 電動機響應性與提升轉矩的關鍵指標。
|
◇高密度的線圈
|
采用大磁力磁鐵為電動機帶來更大的轉矩。
| Tips：采用高轉矩設計的步進電動機，可避免為提高轉矩而僅通過加大驅動電流所引起的電動機高發熱隱患， 提高手柄操作舒適度與電動機壽命。 |
質量輕、小體積&低振動，提供輕便舒適的操作

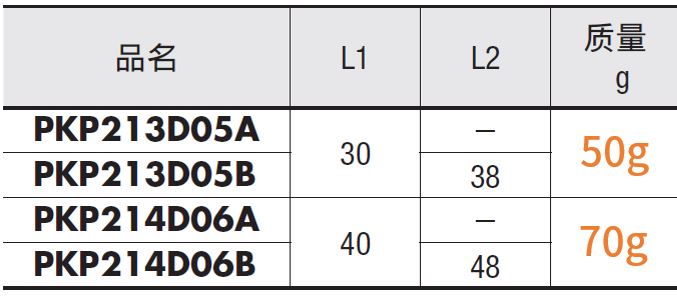

■質量輕，減少用戶操作探頭時的負擔。電動機質量僅需50g，大程度減輕探頭手柄的總質量，操作更輕便、舒適。
■體積小，更適合探頭小型化設計。

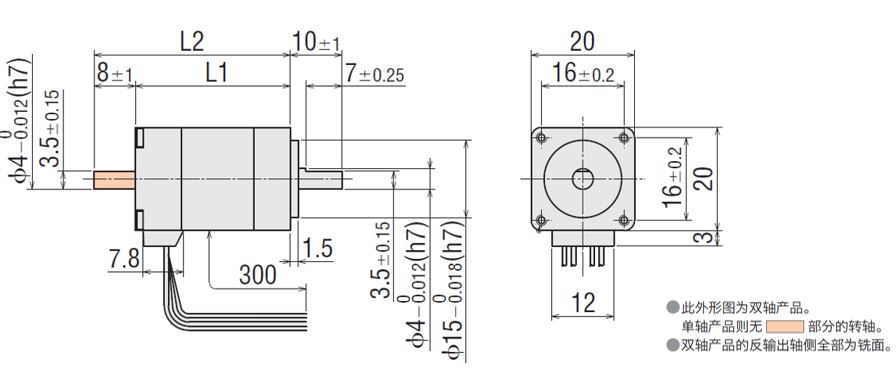

步進電動機擁有安裝面僅需20mm安裝尺寸，長度僅30mm的規格，
支持小型化內藏于手柄內部的探頭高精度定位使用。
■低振動化，助力穩定提供清晰的圖像，提升圖像質量、提高用戶使用舒適度。
通過優化磁性設計，特別針對低速領域，實現更低的振動，改善畫像質量與降低噪音困擾。

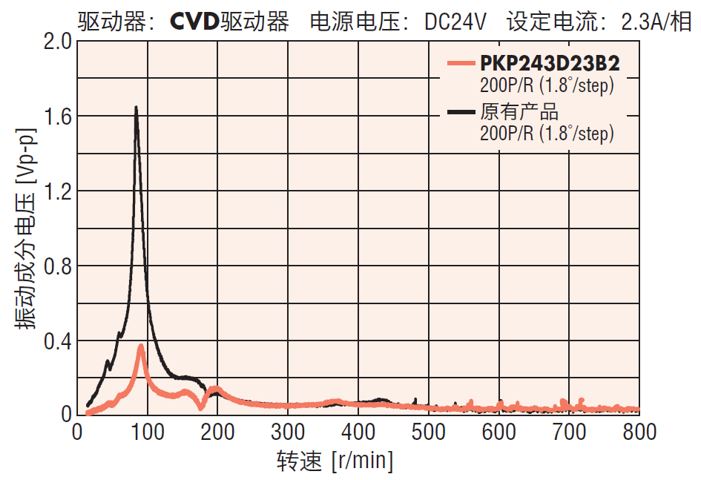

PKP系列與原有產品在各速度領域的振動特性測試對比：
| 低振動對比 |
低噪音對比
|
小型·輕量安裝板驅動器，助力高品質開發

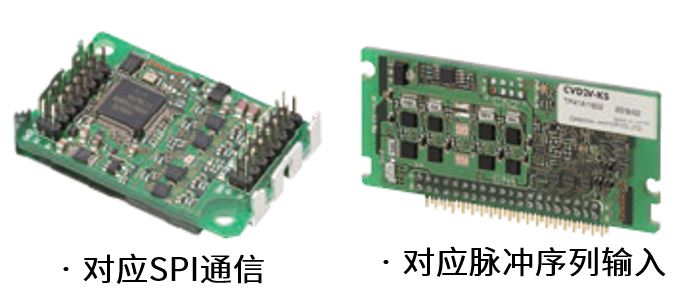

■雙極性驅動器 CVD系列S型
| 驅動器電路的高效率化設計，可實現高電流化， 進而提升轉矩。 |
|

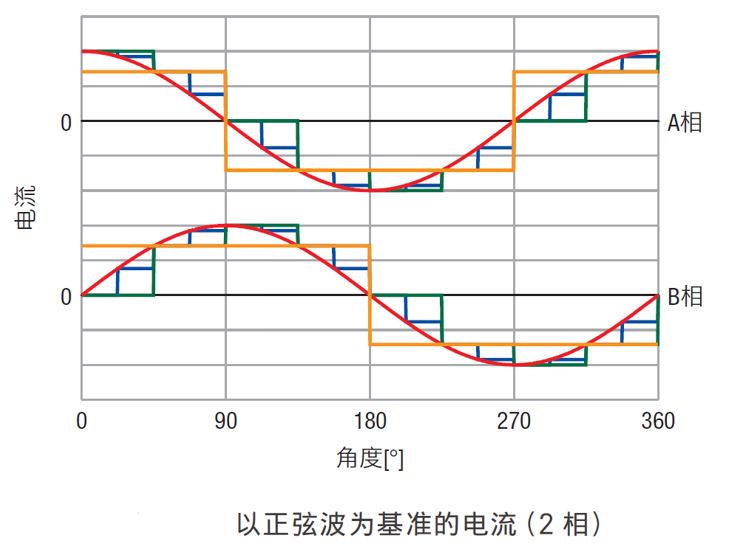

■以正弦波為基本的驅動
驅動器對電流波形進一步細分分割后，電流波形逐漸接近正弦波的現象，故此能夠更順暢的運轉。
■CVD系列全速領域微步驅動

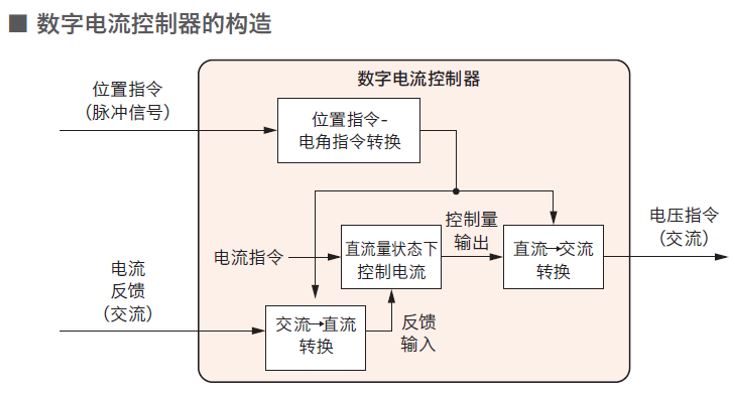

采用全數字控制的微步驅動器，電流控制實現數字化，大幅改善振動幅度，全速度領域?qū)崿F(xiàn)更低振動和噪音。
相關產品
 |
 |
?2相·5相步進電動機用DC電源輸入驅動器 低振動設計的驅動器搭載微步驅動功能，實現更低振動。 提供可根據安裝方式、電纜線出線方向選擇的3種驅動器 。
高轉矩低振動的2相。高精度低振動的5相。 備有豐富的產品陣容。
|
