晶圓Pin針頂升機構的設計提案
裝置概要
隨著半導體工藝發展，對設備的要求也越來越高，對每個軸的動作也愈發嚴格。小型化、高效率、高精度、低振動……眾多需求在機構上的設計應用，以下將為您介紹各類提案：
 *圖示僅供參考，需外置導軌設計
|
|
實現的動作： 將吸附于平臺上的晶圓片通過Pin針頂起，以便于利用搬運機械手進行取、送晶圓片。
※頂起前，晶圓通過“靜電吸附”、“真空吸附”等方式，附著在平臺上。
• 需要頂起多片晶圓，實現大負載。
• 頂升機構希望實現小型化。
• 提升效率，提高產能。
機構痛點·難題
• 靜電吸附型平臺，用氣缸頂升PIN針，可能出現“裂片”。• 需要頂起多片晶圓，實現大負載。
• 頂升機構希望實現小型化。
• 提升效率，提高產能。
點擊相應“課題”查看解決方案：
●晶圓裂片/晃動、位置偏離
●空間狹小、安裝緊湊、負載重
●提升設備效率，提高產能
●傳感器異常、誤動作等所引起設備報錯
課題：晶圓裂片/晃動、位置偏離
例如：“靜電吸附型”平臺，斷電后會由于靜電殘留，導致晶圓片短時間內仍吸附于平臺上。
痛點分析：
采用氣缸為動力源的頂升機構，氣缸頂起動作無加速過程：
●突然頂起的瞬間推力過大，便有導致晶圓裂片的可能。
●由于高速升降、起停時不平穩，導致晶圓晃動、位置偏離。
解決方案： 改變驅動方式：氣缸驅動→電動缸驅動
小型電動缸采用電動機驅動，可輕易實現平穩加/減速設定。
即使有靜電殘留、吸力，會因初期有緩慢加速過程，不會對晶圓造成瞬間沖擊。抬升后，平滑的減速、停止過程，實現晶圓平穩抬升，同時保證停止精度。
*不改變脈沖輸入設定，以整步時的移動量、速度自動進行微步驅動的控制。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
例如：“靜電吸附型”平臺，斷電后會由于靜電殘留，導致晶圓片短時間內仍吸附于平臺上。
痛點分析：
采用氣缸為動力源的頂升機構，氣缸頂起動作無加速過程：
●突然頂起的瞬間推力過大，便有導致晶圓裂片的可能。
●由于高速升降、起停時不平穩，導致晶圓晃動、位置偏離。
解決方案： 改變驅動方式：氣缸驅動→電動缸驅動
小型電動缸采用電動機驅動，可輕易實現平穩加/減速設定。
即使有靜電殘留、吸力，會因初期有緩慢加速過程，不會對晶圓造成瞬間沖擊。抬升后，平滑的減速、停止過程，實現晶圓平穩抬升，同時保證停止精度。
適用于微小移動量·高精度定位
| 中空轉子和滾珠螺桿螺母一體化的緊小型機體，可實現裝置的小型化。
不需要連接部件，減少因聯軸器等連結部件而產生的精度影響，實現更高精度的定位。
●驅動螺桿分為研磨滾珠螺桿和滾軋滾珠螺桿2種 【最小移動量】0.001mm 【反復定位精度】 研磨滾珠螺桿：±0.003mm 滾軋滾珠螺桿：±0.01mm
|
 |
支持穩定、平滑的加/減速設定
小型電動缸驅動支持加/減速過程的設定，同時可利用驅動器波形監控功能監控電動機的運行狀態及輸出信號的狀態，
助力于裝置的研發和調節等用途。
低速且平滑的動作

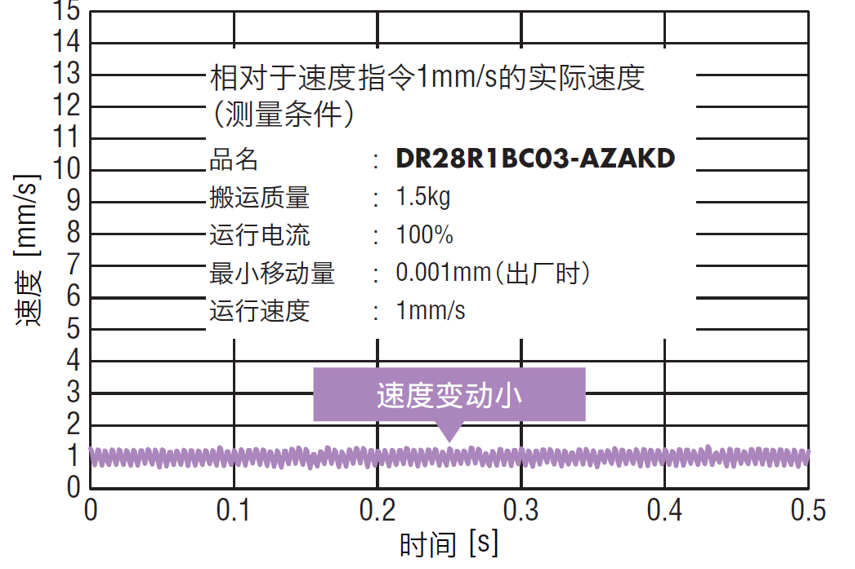

采用微步驅動、平滑驅動功能*，可抑制低速振動，實現平滑移動。適合穩定進給的驅動軸。*不改變脈沖輸入設定，以整步時的移動量、速度自動進行微步驅動的控制。
搭載產品
?點此下載小型電動缸 DR/DRS2系列（搭載AZ系列）產品目錄
|
?小型電動缸DR系列（搭載αSTEP AZ系列） 因此無需原點傳感器、限位傳感器等外部傳感器。
|
|
?小型電動缸DRS2系列（搭載αSTEP AZ系列）
|
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
