晶圓單片清洗設備應用提案
裝置概要
晶圓單片清洗設備由于工藝效果好、均勻性高，不易產生交叉污染，逐漸成為了半導體制造中的主流濕法清洗設備。該設備在晶圓上、下料、CUP升降裝置、噴淋/清洗裝置等機構應用上，東方馬達均提供強有力的解決方案。通過搭載步進伺服混合控制系統αSTEP AZ系列及其模組化產品，達成小型化、高精度、節省設計、裝配的人力和時間成本等多項課題。 以下為您介紹各工位應用提案：

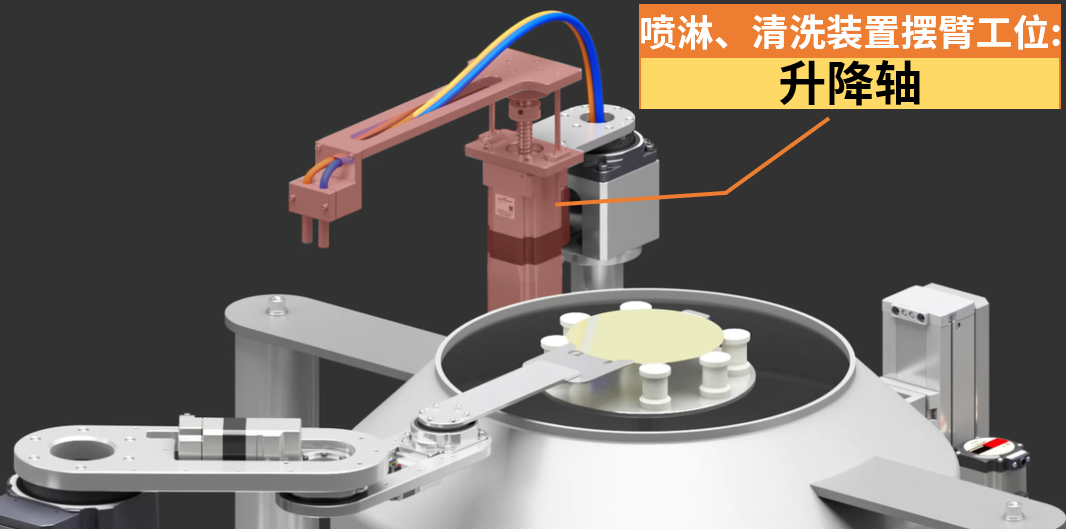

噴淋/清洗裝置擺臂工位——升降軸
通過組合高精度的αSTEP AZ系列和滾珠螺桿，在擺臂升降工位上提供了高精度定位的DRS2系列小型電動缸應用方案，與自行組裝的機構相比，裝置全長縮短、更緊湊。
|
|
適用于微小移動量·高精度定位
| 中空轉子和滾珠螺桿螺母一體化的緊小型機體，可實現裝置的小型化。 由于不需要連接部件，減少因聯軸器等連結部件而產生的精度影響，實現更高精度的定位。 ●驅動螺桿分為研磨滾珠螺桿和滾軋滾珠螺桿2種 【最小移動量】0.001mm 【反復定位精度】 研磨滾珠螺桿：±0.003mm 滾軋滾珠螺桿：±0.01mm
|
 |

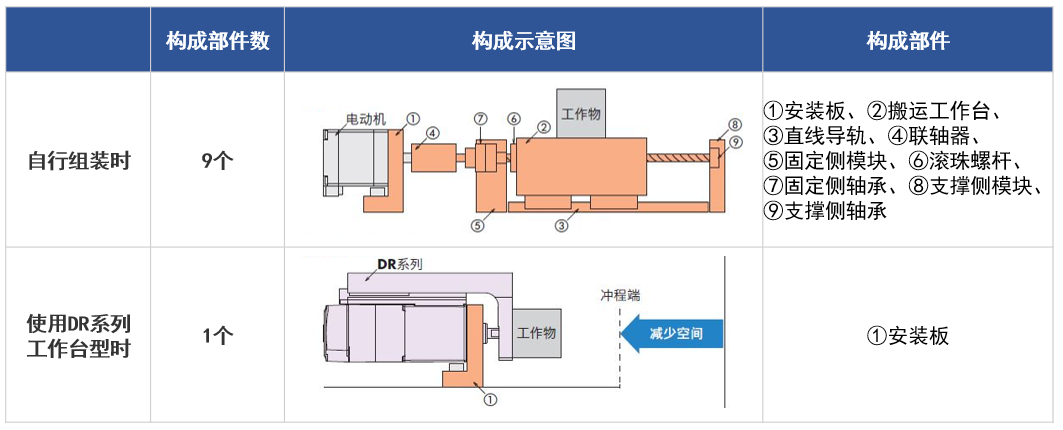

減少連結部件，實現省空間化
無需直線導軌和連軸器等連結零件，設備整體得以小型化。相較于自行組裝的機構，所需的零部件大大減少。
|
|

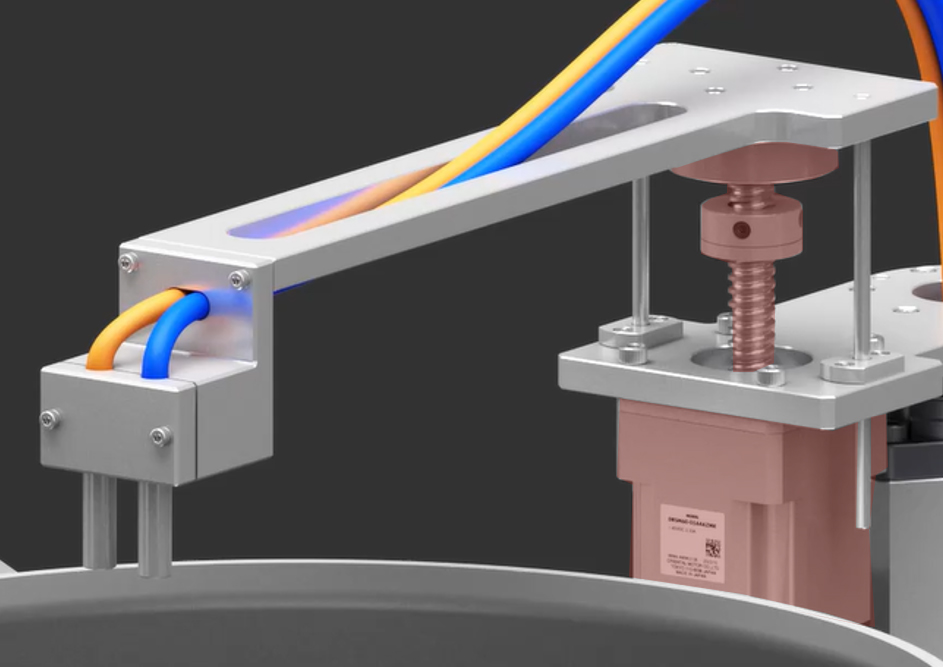

節省設計與空間 安裝于旋轉平臺上驅動機械臂的升降， 一體化的小型電動缸實現簡潔設計， 無需過多的配件設置，機構緊湊。 |
免傳感器，無需另設空間
搭載混合控制系統αSTEP AZ系列，除了實現裝置的小型化、輕量化外，還能夠檢測管理位置信息、無需原點傳感器、限位傳感器等，節省了傳感器及配線的設置，達到省成本和空間的目的。

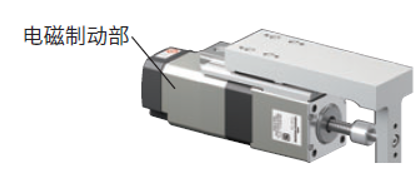

斷電時保護的帶電磁制動
電源OFF時，保持停止位置。帶電磁制動規格的采用，
即使垂直安裝，也不必擔心維護作業中工作物掉落。
|
|
搭載產品
|
?小型電動缸DR系列（搭載αSTEP AZ系列） 因此無需原點傳感器、限位傳感器等外部傳感器。
|
|
?小型電動缸DRS2系列（搭載αSTEP AZ系列）
|
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
