步進電動機EtherCAT
探針功能（Touch probe ）的檢測應用
|
晶圓傳送盒設備：晶圓放置狀態的輔助判斷 |
簡化控制、提高效率
 |
晶圓傳送盒設備：晶圓放置狀態的輔助判斷

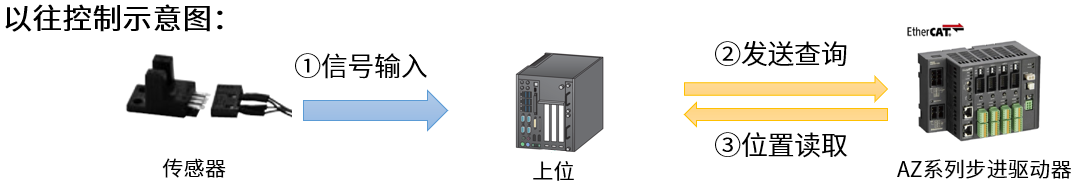

設備：晶圓傳送盒機構：螺桿機構 動作概況：通過螺桿機構帶動晶圓上、下移動動作，期間利用盒內的傳感器進行晶圓放置狀態的輔助判斷，便于下一工位的取料操作。 痛點：以往控制為上位連接傳感器，上位收到信號后，再向驅動器查詢當前位置， 根據查詢的位置進行判斷結論。 上位讀取的位置由于信號傳送、程序響應等因素，相對實際情況存在滯后且耗時， 影響提高效率。 |
|
利用探針功能將位置鎖存讀取， 上位更精準、高效 |
|
探針功能（Touch probe ）
|
探針功能（Touch probe ）：

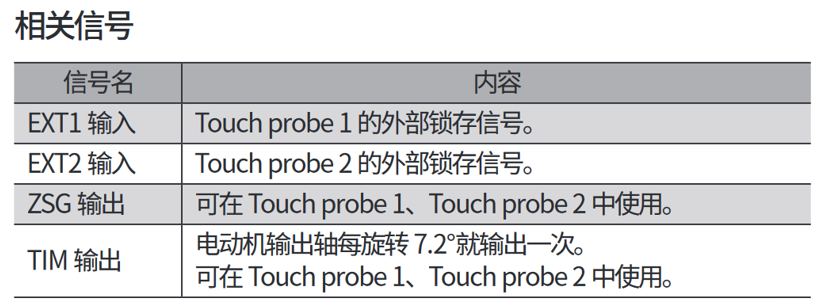

Touch probe 是指將外部鎖存輸入信號（EXT1 輸入、EXT2 輸入）或輸出信號（ZSG 輸出、TIM 輸出）作為觸發，對輸入觸發時的位置進行鎖存的功能。 |
|

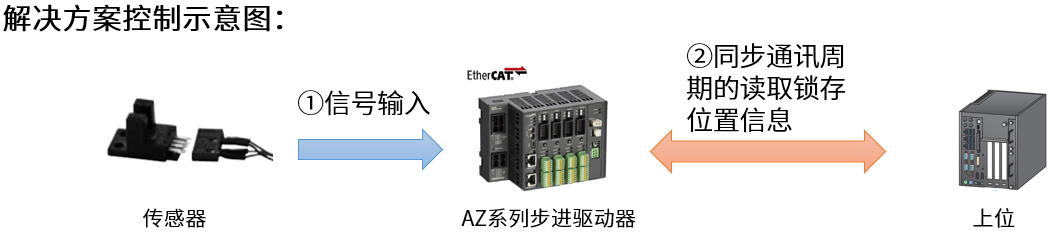

外部傳感器信號直接輸入驅動器，驅動器接收到傳感器信號上升沿與下降沿的輸出后，利用AZ系列EtherCAT通訊中的Touch probe功能對上升沿、下降沿觸發時的位置進行鎖存。 上位根據通訊周期的處理周期，直接周期性讀取鎖存位置進行應用。

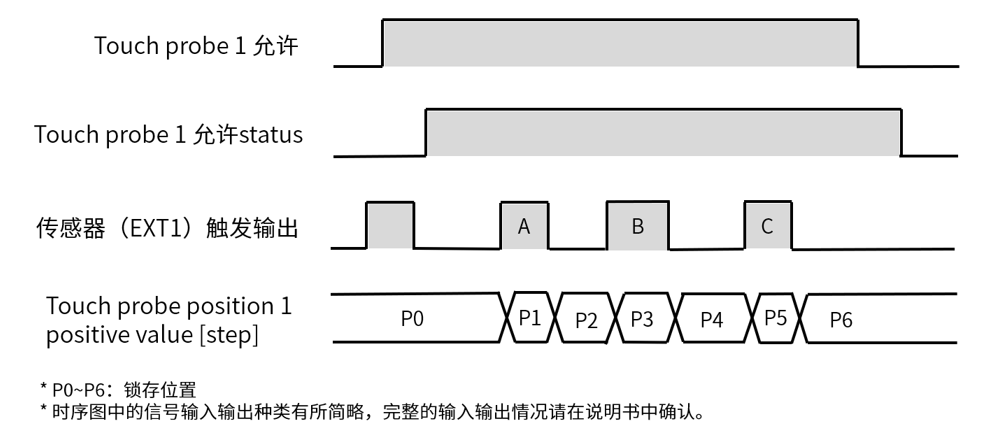

時序示意圖：
上位通過EtherCAT通訊直接讀取EXT1信號上升沿與下降沿鎖存位置信息的差值乘以電動機步距角，即可得出測量晶圓的厚度情況進行相關生產的輔助判斷應用。
例如：
A的厚度=（P2-P1）*電動機步距角
B的厚度=（P4-P3）*電動機步距角
C的厚度=（P6-P5）*電動機步距角
例如：
A的厚度=（P2-P1）*電動機步距角
B的厚度=（P4-P3）*電動機步距角
C的厚度=（P6-P5）*電動機步距角
簡化上位的程序、實現更高效的判斷，優化控制程序

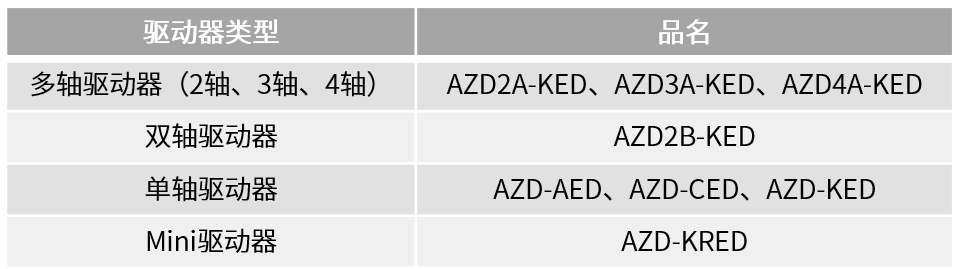

AZ系列多種支持EtherCAT通訊的驅動器選擇
 |

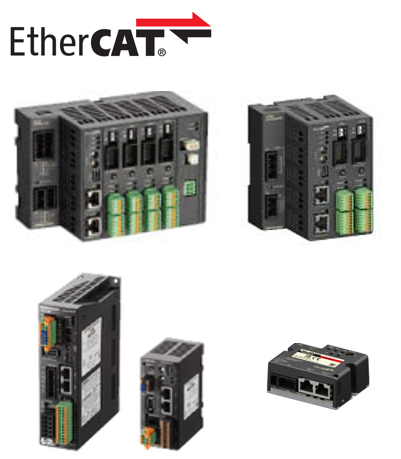

AZ系列備有多樣化的驅動器類型，其中包括有多軸、雙軸、單軸與Mini驅動器，以便適應多種應用場合的選用。
|
相關產品
| |
αSTEP AZ系列 搭載新研發的ABZO編碼器，無需電池就能實現絕對方式的定位。 驅動方式有脈沖序列型和可實現I/O控制的內藏定位型供選擇。產品種類豐富。 |
