設備如何“精”益求精你做對了嗎？
|
步進電動機如何提升精度 |
| 以下做法能夠提高步進電動機精度嗎？ |
| ?選用更高精度的 絲杠 |
?選用高分辨率型的 步進電動機 |
?替換為伺服電動機 或帶編碼器的閉環電動機 |
?細分步距角 |
|

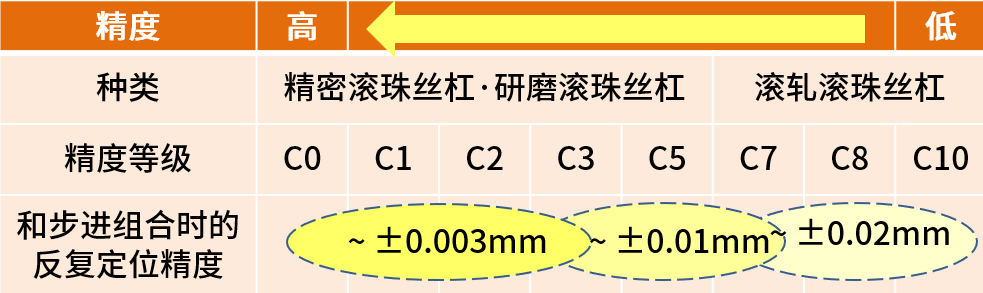

選用更高精度的絲杠 |
|
|

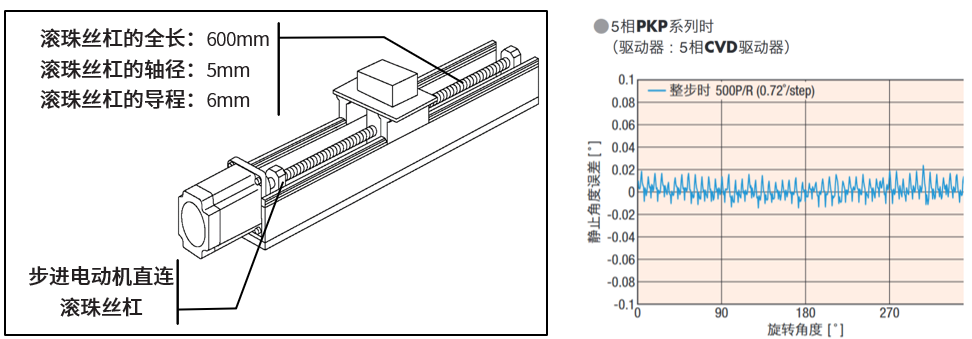

然而，實際情況是C0等級的絲杠與電動機組合可參考的反復定位精度約為±0.003mm（>0.0008mm）。
因此對于設備而言，機構的機械和組裝精度是決定性因素，通過選用更高精度規格的機構產品可有效提高設備精度。

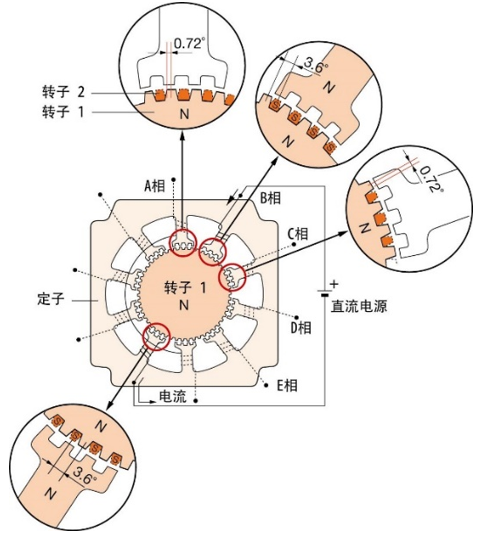

步進電動機的構造及定位原理
混合型步進電動機共同的特征是基于小齒和軸向磁化的永磁磁鋼組合而成的超多極構造。高轉矩、步距動作、高停止精度等性能全部基于此構造而得以實現。通過輸入驅動器的脈沖信號轉換勵磁相實現步進動作。
|
|
影響定位精度的要素
根據步進電動機的構造和定位原理，可以得出影響定位精度的要素。
①定子和轉子的機械加工精度、組裝精度
②驅動器電流的供給的精度
②驅動器電流的供給的精度

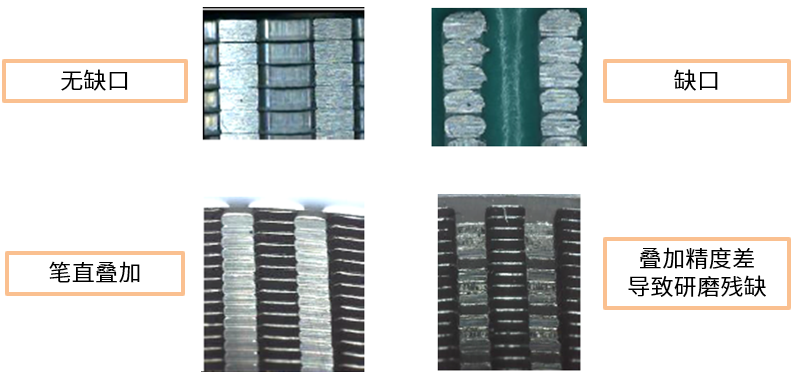

組裝時的疊加精度影響角度精度造成定位精度的不同
|
|
選用高分辨率型的步進電動機 |
|
|

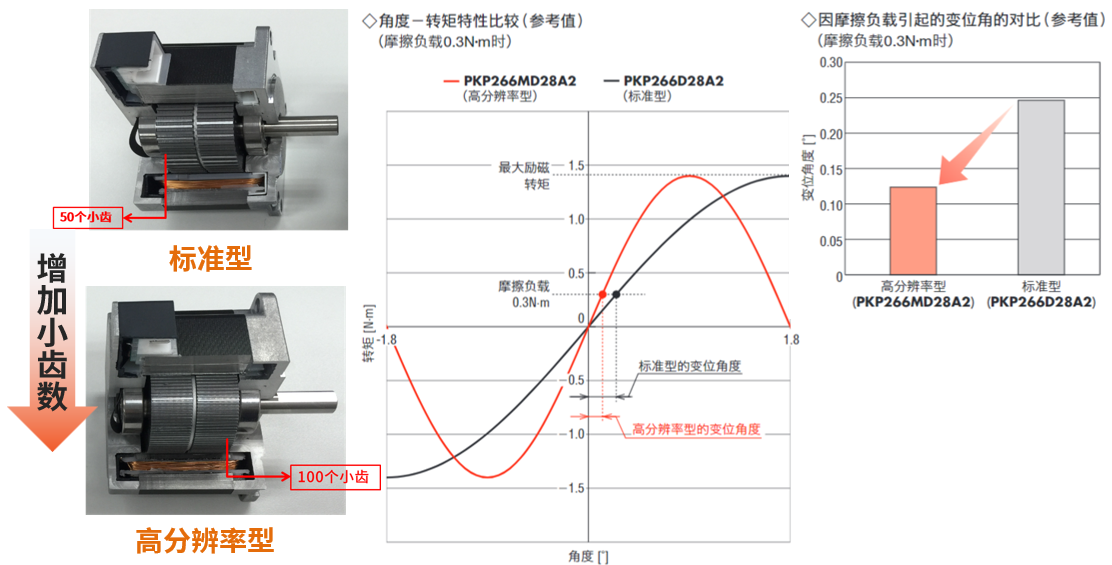

相對標準型，高分辨率型因摩擦負載引起的變位角更小。
|
|
替換為伺服電動機或帶編碼器的閉環電動機 |
|
|
伺服電動機與步進電動機構造的不同決定了精度影響要素的不同。

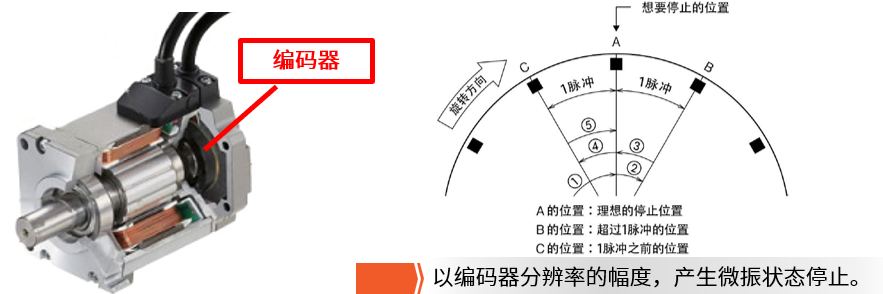

伺服電動機在電動機的反輸出軸側搭載有編碼器，通過檢測轉子的位置和速度，可執行高分辨率、高響應定位運行。伺服電動機依靠編碼器的反饋指令對比進行定位，因此提升編碼器的精度、編碼器的組裝精度等可提升定位精度。
而步進電動機的精度來源于其構造，因此使用帶編碼器的閉環電動機也無法提升精度。編碼器的使用在于提高設備的可靠性。
 監控當前位置及檢測出位置偏移 |
|
|
|
細分步距角 |
|
|
細分步距角是提升步進電動機精度的一個常見誤區。
旋轉角度取決于步進電動機的構造，需要旋轉基本步距角以外的角度時，可以采用從電氣方面對步距角進行細分的微步驅動。微步驅動可以將電動機的旋轉角度變得非常小，卻無法提升停止精度。

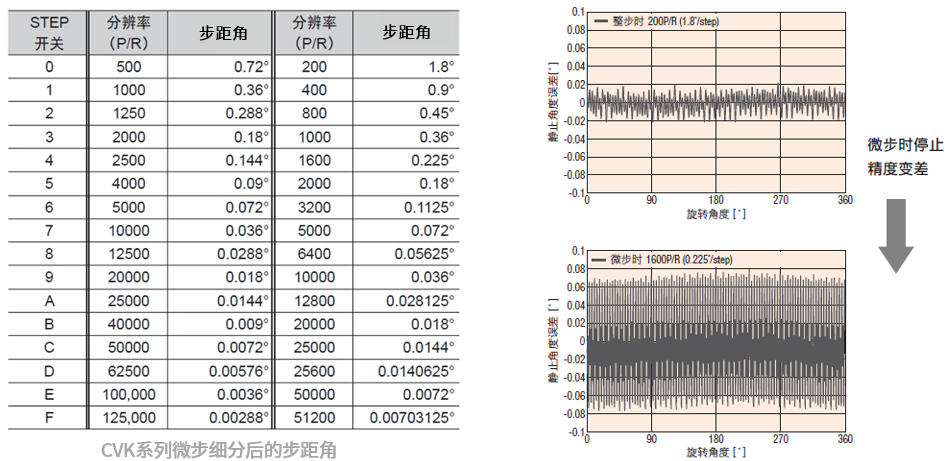

通過微步驅動，可將分辨率提高到最大125000P/R。微步驅動時與整步驅動時相比，普遍有停止精度變差的情況，2相尤為顯著。
更多解決方案盡在東方馬達研討會。
>>>點此即可查看直播回放。（將隨課程的更新陸續上線，敬請期待更多研討會信息）
通過微步驅動，可將分辨率提高到最大125000P/R。微步驅動時與整步驅動時相比，普遍有停止精度變差的情況，2相尤為顯著。
東方馬達研討會直播回放
希望在不改變安裝尺寸條件下提升轉矩、希望提升穩定性、希望節省能源、希望抑制振動、希望提升停止精度……更多解決方案盡在東方馬達研討會。
>>>點此即可查看直播回放。（將隨課程的更新陸續上線，敬請期待更多研討會信息）

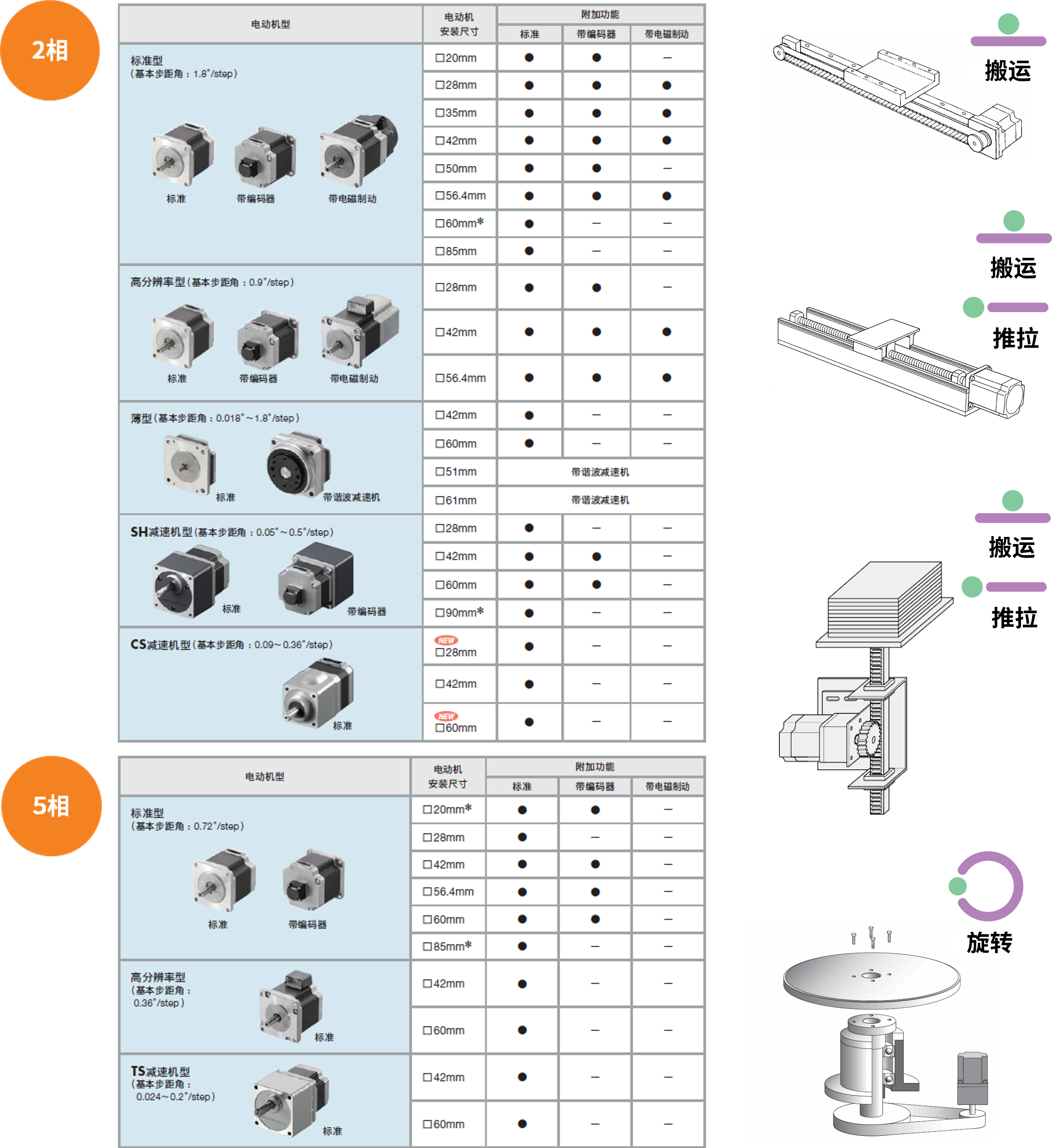

相關產品
