真機實例集----多品種零件供料裝置

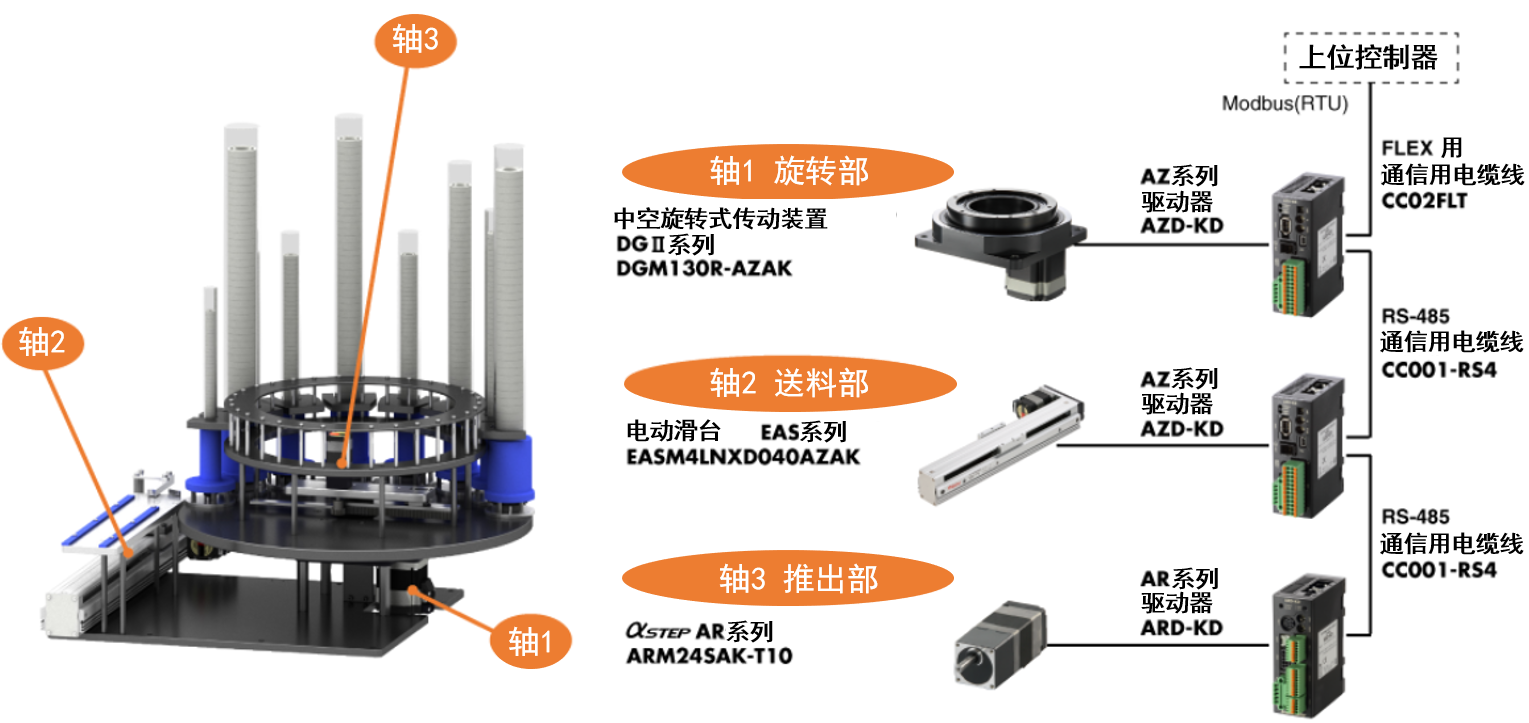

裝置概要
將指定的零件用齒條·齒輪機構從零件儲存容器中推出，搬送至供料口。因1臺可供給多種零件，減少了替換供給的零件時產線停止所造成的時間浪費。
|
高強度?高剛性
中空旋轉式傳動裝置 DGⅡ系列 軸1
?點此查看產品詳細介紹
|

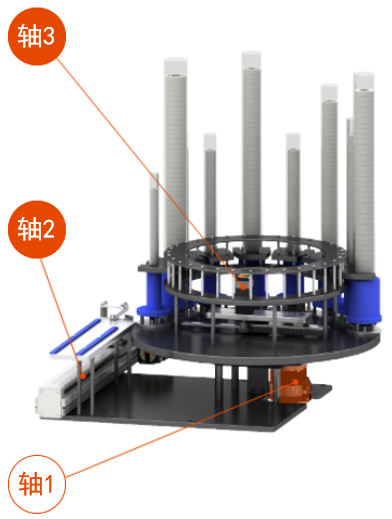

為了裝載各種尺寸的零件，采用了高負載·高剛性的旋轉平臺
旋轉軸搭載了零件儲存容器。需要應對零部件的重量，以及因工作臺上儲存容器重量偏依而產生的慣性力矩負荷的變動。
DGⅡ系列的中空旋轉平臺采用交叉滾子軸承?，實現了高負載搬送及高容許轉矩。
高負載·高剛性具體例（點擊下方“+”查看）
- 高負載·高剛性具體例
-
中空旋轉平臺的軸承采用交叉滾子軸承，實現了高負載與高剛性。（DGM60除外）
· 最大容許軸向負載 4000N
· 最大容許慣性力矩 100N·m
〈運行范例〉
傳動裝置品名： DGM200R-AZAC
驅動器品名： AZD-CD
電源輸入：AC200V
伸出距離：160mm
安裝方向：水平

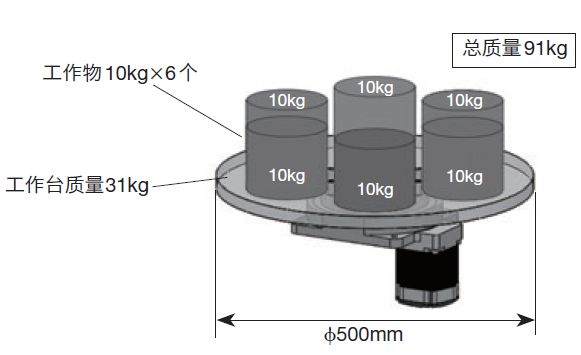

高負載 高剛性 例 在工作臺加載6個工作物驅動時。
搬運質量 ：91kg
工作臺31kg（直徑500mm、厚度20mm、鐵制）
工作物 10kg×6個
[軸向負載]
（31kg+10kg×6個）×gm/s2≒893N
總質量91kg的軸向負載為893N
DGM200R的容許軸向負載為4000N，在容許值范圍內。
可執行高負載驅動
例 距工作臺中心160mm的位置加載工作物驅動時。
搬運質量 ：41kg
工作臺31kg（直徑500mm、厚度20mm、鐵制）
工作物 10kg×1個

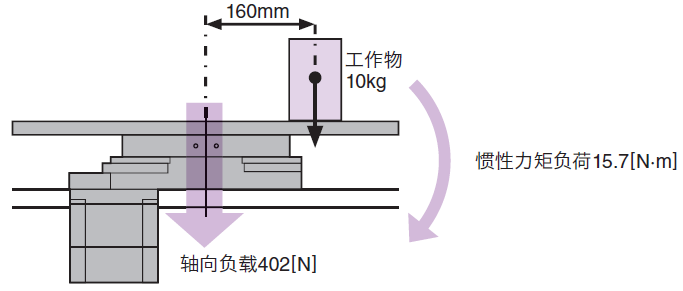

[慣性力矩負荷]
10kg×gm/s2×0.16m≒15.7N·m
距工作臺中央部160mm的位置有10kg的工作物時，
慣性力矩負荷為15.7N·m
DGM200R的容許慣性力矩為100N·m，在容許值范圍內。
[軸向負載]
（31kg+10kg）×gm/s2≒402N
總質量41kg的軸向負載為402N
DGM200R的容許軸向負載為4000N，在容許值范圍內。
旋轉式傳動裝置將高負載加載到非工作臺中央的位置時 能夠順暢驅動
◎距工作臺中央200mm的位置的慣性力矩負荷與變位量之間的關系
安裝尺寸越大，能夠承受的容許慣性力矩也越大，而且，對于慣性力矩負荷的變位量則會變小。
就近絕對移動，縮短生產周期

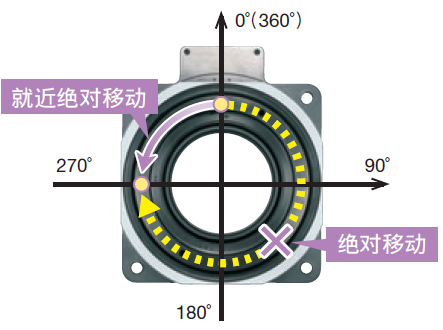

為實現快速的零件供料，需將所需的零件儲存容器向距離供料口更近的方向轉動。此時，通過使用DGⅡ系列（搭載αSTEP AZ系列）的“就近絕對移動”功能，工作臺可自動選擇距供料口坐標（指定坐標）移動距離最短的旋轉方向，進行驅動。 因此，可縮短零件供料所需時間。 |
例）
從0° 的位置移動到270°
時，自動選擇
逆時針方向
的最短的旋轉方向進行驅
動。
|
縮短再次啟動時·電源切斷后重新開始運行的時間

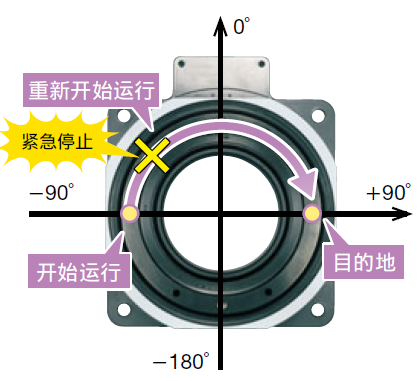

此裝置的工作臺軸，再次啟動時及電源切斷后的原點返回費時費力。而通過DGⅡ系列（搭載αSTEP AZ系列）電動機后部搭載械式多回轉絕對式編碼器，時刻檢測并保持當前位置信息，即使不
執行原點返回，仍能夠重新開始定位運行。
由于不使用原點傳感器就能夠執行原點返回，因此，無需擔心傳感器感應的規格，即可高速實現原點返回。而且，也可節省原點傳感器的配線及維護時間。 |
|
搭載產品
|
?中空旋轉式傳動裝置 DGII系列 傳動裝置內部為減速機構，因此可進行高輸出功率驅動。
|
