通訊
|
如何縮短通訊時長，提高生產效率？ |
|
問題點
使用 Modbus RTU控制（RS-485通信）時，會遇到設備通訊時間過長而影響生產效率的情況。在此為您介紹影響通訊周期時長的因素以及如何有效縮短通訊周期。 |
|
以混合控制系統αSTEP AZ系列為例 |
|
影響通訊周期時長的因素

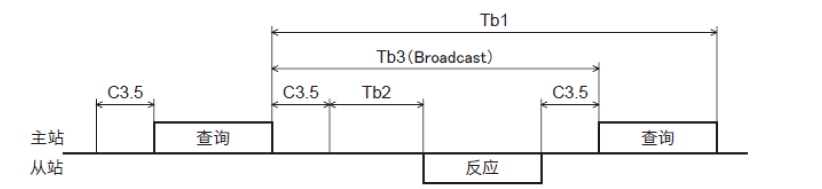

上圖是完整的通訊時序。
其中C3.5（無通信時間）及Tb2（發送等待時間）是影響通訊周期時長的重要因素。 如何縮短通訊周期？

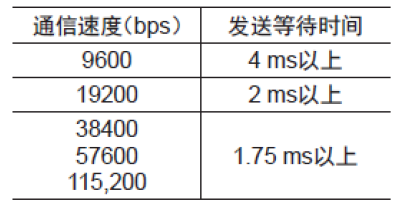

●關于C3.5C3.5，也就是無通信時間的發送等待時間可以通過設定通信速度來調整，如下圖表所示，通信速度越快，C3.5的發送等待時間就越短。  ●關于Tb2

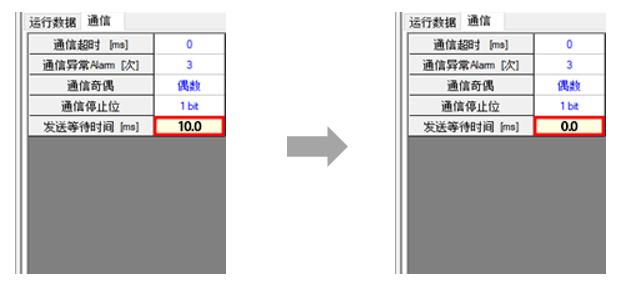

（?點此下載支援軟件MEXE02）通訊周期中發送等待時間Tb2可以通過軟件設定來縮短。以東方馬達的支援軟件MEXE02為例，發Tb2發送等待時間的出場設定是10ms可通過設定，將其設定為0ms，從而縮短時長。  除此之外，還可以通過減少指令數量，來實現整個通訊時長的縮短。
通常設備完成動作，需要經過讀取、寫入、執行等多個指令帶來的多個通訊周期，時間較長。且當存在多個驅動器時，通訊時間更會遞增。
而東方馬達α STEP AZ系列的直接數據運行功能和間接參照功能，可以減少指令數量，從而縮短通訊時長。

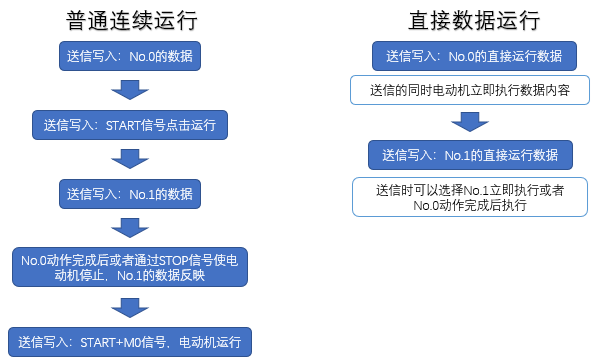

●直接數據運行功能 一般普通連續運行，連續寫入多段數據時，要反映多段數據，需要等前一段動作完成后或者通過STOP信號，讓電動機停止，才能得以實現，類似于I/O控制運行。  而直接數據運行功能，可以直接寫入執行數據內容，進行多段數據運行時，也可以選擇直接執行或者前一段動作完成后執行，無需停止命令，有效節省時間，類似于脈沖控制運行。
●點擊觀看介紹視頻：普通連續運行與直接數據運行對比
●間接參照功能
當要讀取多個數據時，如寄存器不連續，則需要多條指令進行讀取，相應的通訊時間也會增加。 而間接參照功能則可以將不連續的寄存器地址保存發送到專用地址，實現1條指令讀取多個數據，減少了讀取指令的數量，以降低通信時間。 相關產品
|
