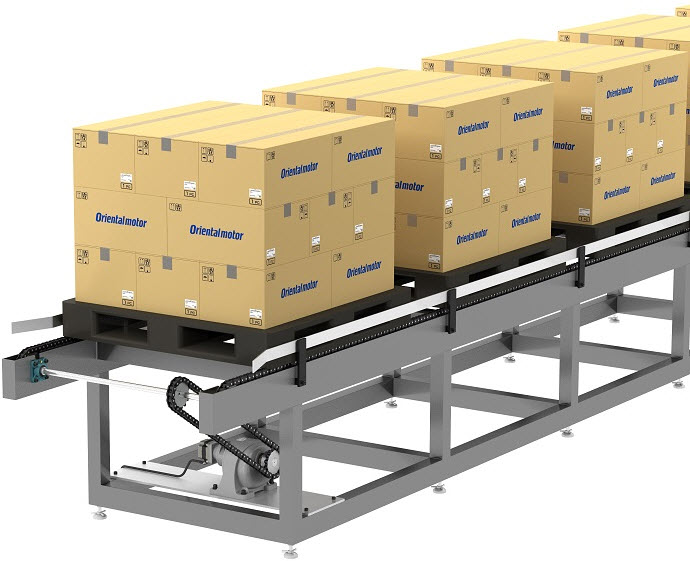

鏈條傳送帶
|
希望在轉矩相同的前提下， 使電動機小型化·輕量化 |
|
一般裝置
以輸出0.4 kW的三相感應電動機與鏈條?鏈輪機構連結驅動（使用變頻器進行速度控制） 用途：搬送重物 存在的問題
●因電動機本身體積大而重，輸送帶組裝將花費很大的力氣 （雖希望實現輕量化，但考慮設備需求，無法變動電動機的輸出功率或轉矩） ●維護時，由于電動機和減速機為一體型，十分沉重，因此相當耗費人力。 |
|
無刷電動機 BMU系列底腳安裝JB減速機型 在同等的速度、轉矩下， 實現小型化、輕量化 |
|
采用小型、高輸出功率的無刷電動機BMU系列，可大幅實現小型化·輕量化。
搬運重物的鏈條輸送帶只要使用高強度、高容許轉矩的JB減速機，就能以同等的轉矩驅動。
具體應用例
 |
◎選用高強度、高容許轉矩的底腳安裝JB減速機型
|
●電動機的小型化·輕量化
比較相同性能的產品，重量可減少18.4kg，全場可縮短121mm。
一般三相感應電動機
| BMU系列 JB減速機型
| |
|---|---|---|
電動機外觀
|  |
 |
出力
| 0.4kW
|
0.4kW
|
減速機型
| 底腳安裝型
|
底腳安裝型
|
減速比
| 295
|
600
|
減速機輸出軸的
容許轉矩 | 580N?m
（0.593 ～ 2.9r/min） |
583N?m
（0.13 ～ 2.5r/min） |
質量
| 37kg
|
18.6kg 減少18.4kg
|
全長
| 507mm
|
386mm 減少121mm
|

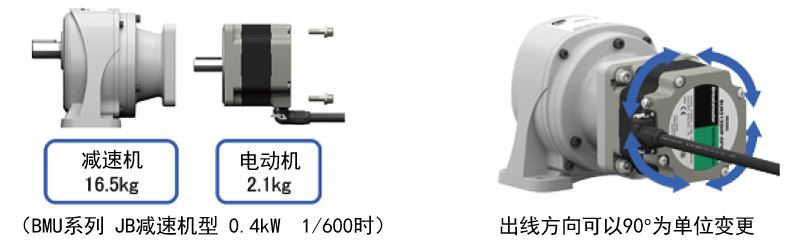

●電動機與減速機可分離
由于電動機和減速機可分離，使得電動機進一步輕量化，減少維護負擔。
可在減速機安裝在輸送帶上的狀態下更換電動機，實現靈活對應。
此外，電動機連接器的位置能以90°為單位進行變更。
可調整電纜線的出線方向，使配線利于維護。
相關產品
| |
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
