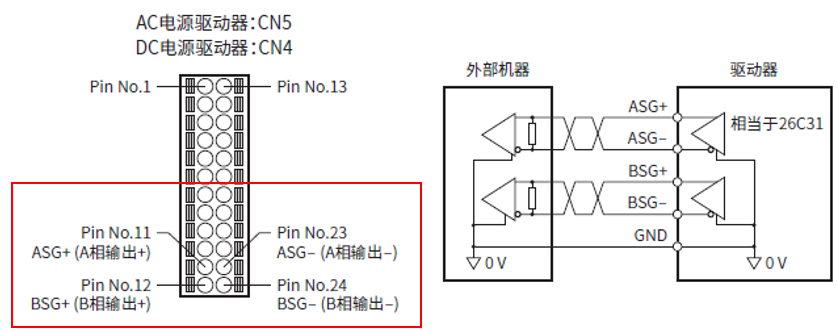

ABZO編碼器反饋的脈沖信號無法直接從電動機輸出到上位控制系統，但是驅動器的I/O連接器出廠時已分配了A相 (ASG) 輸出和B相 (BSG) 輸出。A相輸出和B相輸出是從ABZO編碼器輸出的脈沖信號。由于A相/B相輸出是與電動機的運行相對應的脈沖輸出，若對脈沖數進行計數，即可監視電動機的位置。

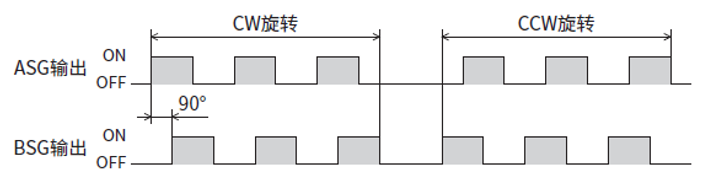

?使用A相/B相輸出可檢測電動機的當前位置及旋轉方向。

?A相輸出和B相輸出脈沖的分辨率與接通電源時電動機的分辨率相同。若變更電動機分辨率，A相/B相輸出的分辨率也會發生變化。AZ系列分辨率的設定范圍： 100 ～10,000 P/R (初始值： 1,000 P/R)。

※1.A相/B相輸出為差動輸出。上位控制系統的輸入電路請連接可對應差動輸出的產品。
※2.AZ系列多軸驅動器、MINI驅動器，單軸MECHATROLINK-Ⅲ/SSCNETⅢ對應驅動器沒有A/B相信號輸出功能，請通過其他方式來檢測位置信息。
