AC感應電動機正常工作時流經電動機線圈的電流，目錄里面記載為“電流（額定電流）*1”。除此之外，流經電動機的電流還有“突入電流*2”、“瞬時反轉電流*3”、“堵轉電流*4”。
根據連接的斷路器的種類不同，參考的電流類型和數值也是不一樣的。
電流值根據電動機類型、電壓、功率的不同而異，請參考以下表格。

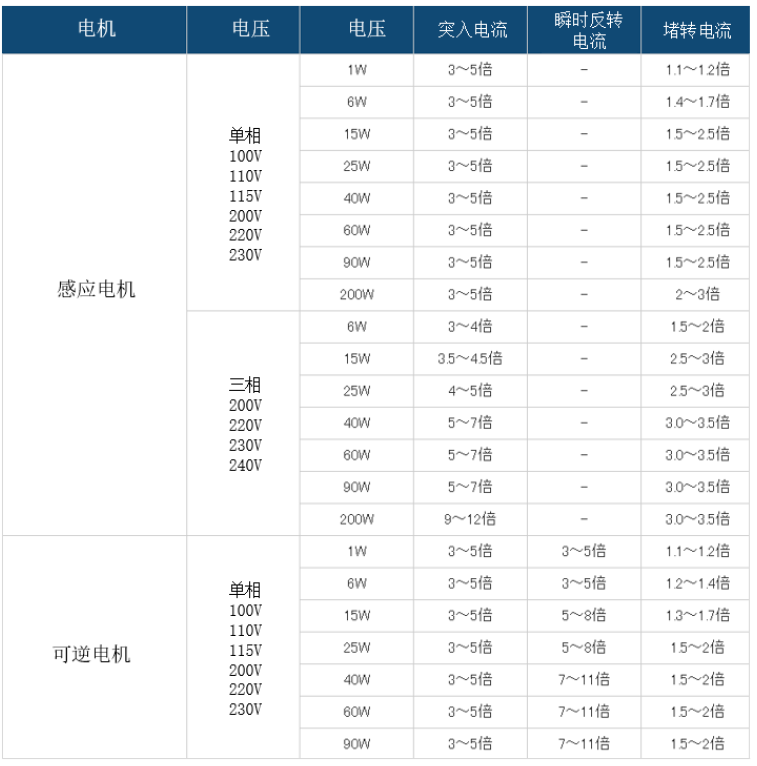

以記載在目錄中的電流（額定電流）為基準的
突入電流、瞬時反轉電流、堵轉電流的比率（參考值）
注意：表格中的參考值只是一個大概的估算范圍，要求具體值時請通過技術資料申請實測數據。
計算突入電流時用到以下公式。
單相220V、25W的AWK感應電動機：電流（額定電流）0.27A（50HZ）
突入電流=0.27×（3～5倍）=0.81～1.35A
*1 電流（額定電流）：
表示產生額定轉矩時，流經電動機的電流值。
過熱保護繼電器的整定電流請?jiān)O(shè)定和該電流值相同。
*2 突入電流:
電動機起動時流經電動機的電流值。無負載時突入電流流過的時間約為0.1s。當存在摩擦負載和慣性負載時突入電流的流經時間會發生變化。

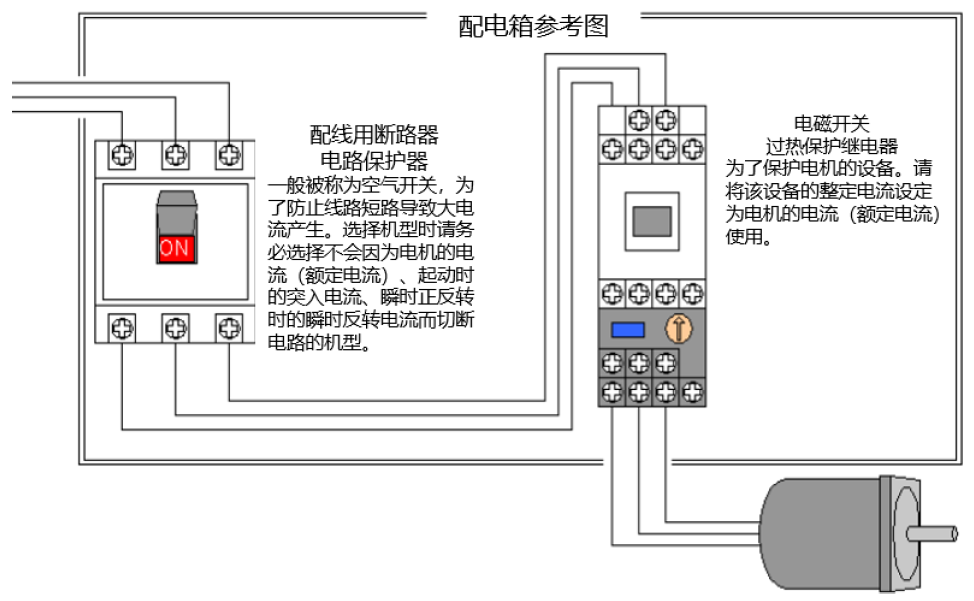

選擇配線用斷路器、電路保護器時，請選擇不會由于突入電流切斷電路的型號。
*3 瞬時反轉電流：
可逆電動機的瞬時反轉運行時流經電動機的電流。無負載時的瞬時反轉電流的流經時間約為0.1s。當存在摩擦負載和慣性負載時，瞬時反轉電流的流經時間會發生變化。選擇配線用斷路器、電路保護器時，請選擇不會由于瞬時反轉電流切斷電路的型號。
*4 堵轉電流：
電動機輸出軸堵轉時流經電動機的電流。
選擇過熱保護繼電器時，請?jiān)O(shè)定整定電流=電流（額定電流），且會被堵轉電流斷開的型號。但是，1W和6W等功率較小的電動機由于堵轉電流較小，過熱保護繼電器可能不會斷開。
出于保護電動機的考慮，請選擇內藏阻抗保護器或者過熱保護器的電動機。
