電動傳動裝置
齒條·齒輪系統
L系列
搭載AC調速電動機DSC系列
可輕松構建直線動作機構的齒條·齒輪系統L系列。
搭載AC調速電動機，實現合理的速度控制。
“輕松”構建直線動作機構
輕松構建小型的直線動作機構齒條· 齒輪系統可以輕松將電動機的旋轉動作變成直線動作。
直動機構部保持小型化設計的同時，由于經過高強度加工，也可實現大負載的搬運。
|

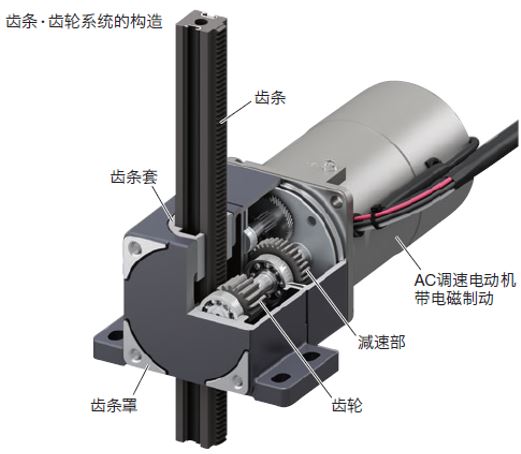

齒條·齒輪系統的動作 齒輪軸電動機由減速機（減速部）承載， 再通過齒輪傳遞到齒條，轉變成直線運動。 |

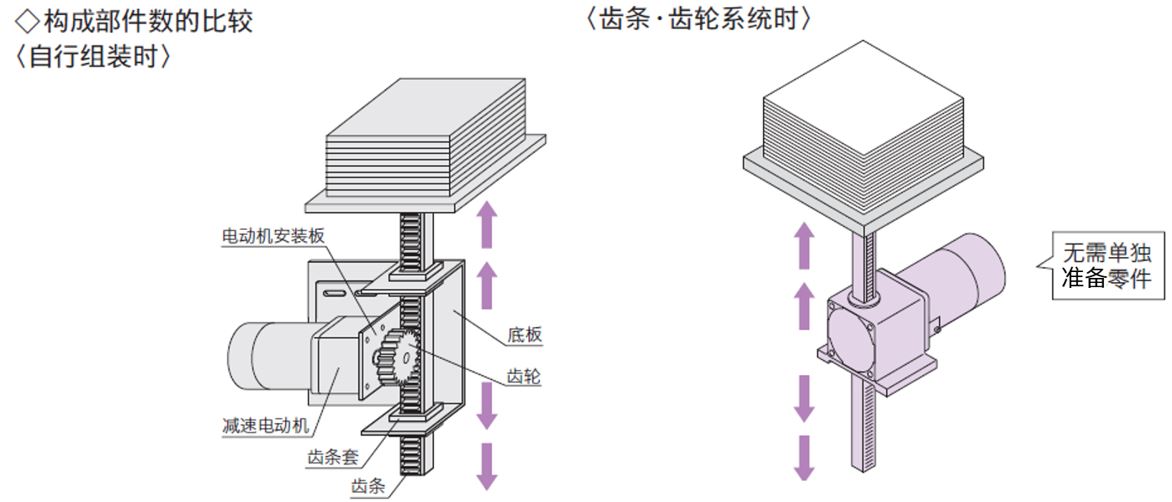

采用本公司的齒條· 齒輪系統，與自制產品相比，可減少使用的零件，也可大幅縮減設計和組裝上所花費的時間。

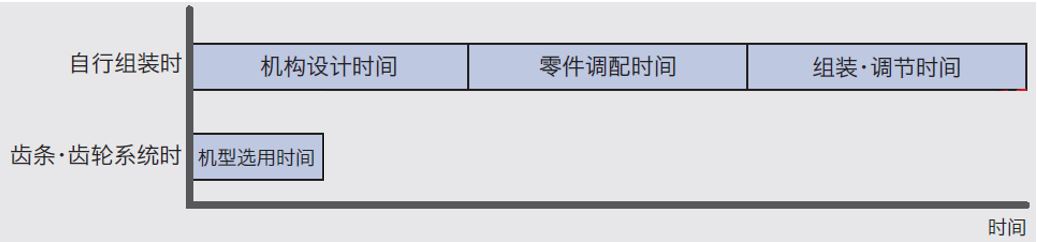

◇ 裝置研發時間的比較
實現合理提升、降低的速度控制
|

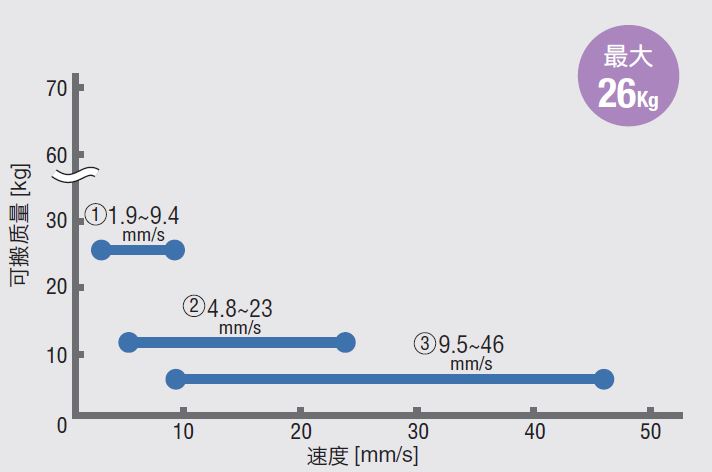

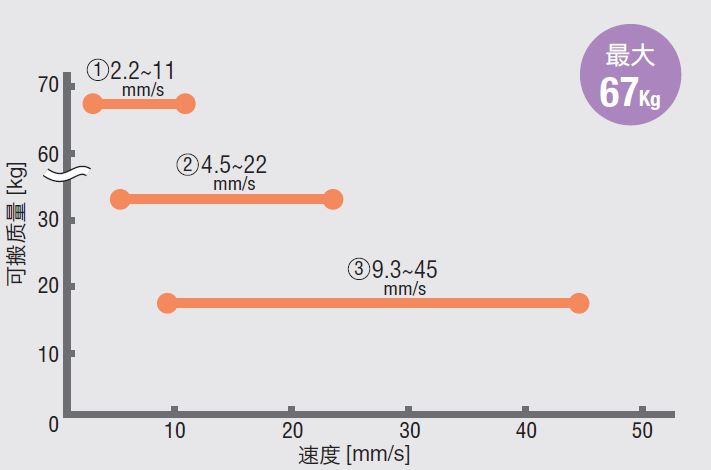

實現上下驅動 通過結構簡單的齒條· 齒輪系統和AC調速電動機的組合，實現了可 搬質量6.6∼67kg。能夠以合理的價格搬運重物。 可根據使用方法來選擇的3個可變速度范圍 搭載能夠在上下運行中進行速度控制的AC調速電動機DSC系列。 每個安裝尺寸可從3個可變速度范圍中選擇。
|

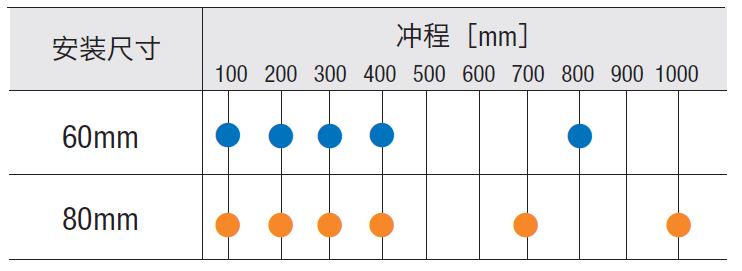

備有最長沖程為1000mm 備有最長沖程1000mm 可依據裝置進行選擇。備有各種相對應沖程的產品。  |
◇安裝尺寸60mm
|
◇安裝尺寸80mm |
小型調速器可輕松實現直線動作機構的速度控制

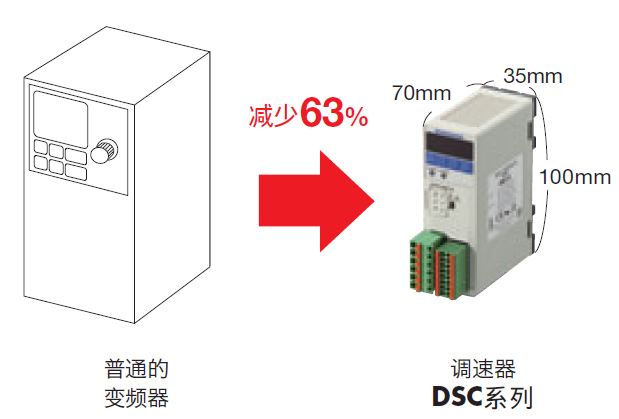

體積輕巧，功能完備| ◇小型控制器 體積與普通的變頻器相比縮小了63%。
|

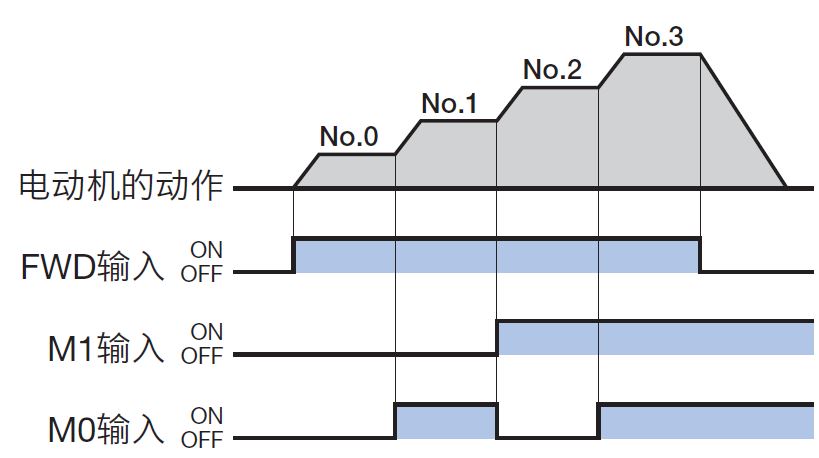

◇調速器（4速） 可設定4組運行數據，運行時可通過I/O實現 切換。  |

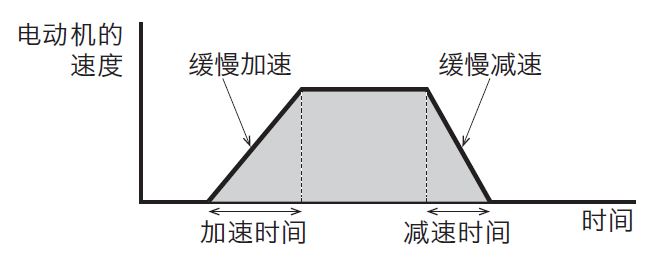

| ◇ 緩慢加速·緩慢減速 使起動停止時電動機的動作更為平滑。 可設定4段速度各自的加、減速度。
|

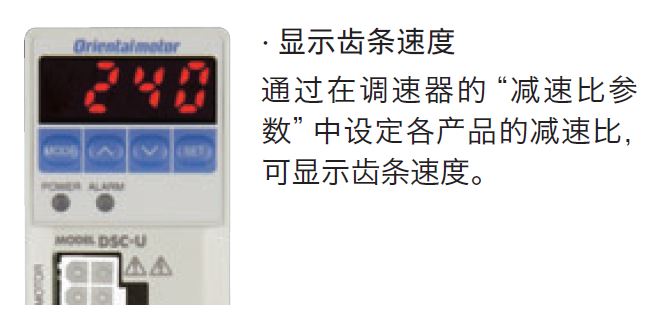

◇ 可實現直線動作狀態的可視化 通過調速器內置的數字顯示器，可顯示齒條 速度、 警報、警告、I/O狀態等。  |

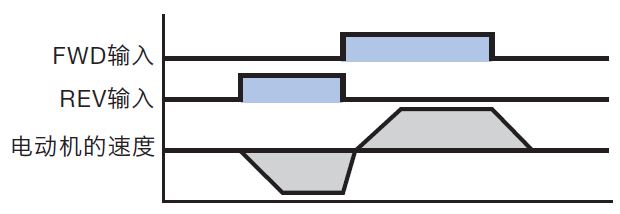

| ◇瞬時正反向運行 可瞬時切換運行中的電動機的旋轉方向。 （可有條件地進行短周期切換）
|

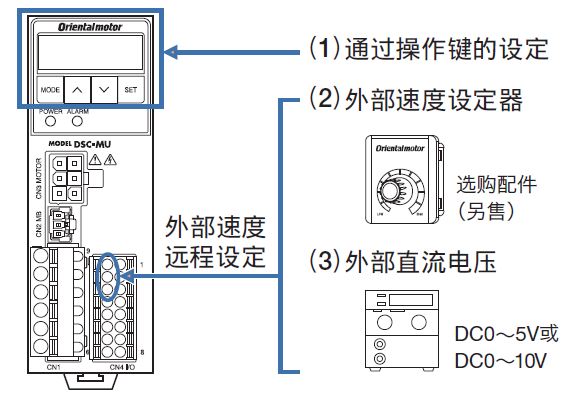

◇可進行外部速度設定 |
用途例
齒條·齒輪系統可應用于各種用途，能夠如同零件般選用，且便于使用。
|

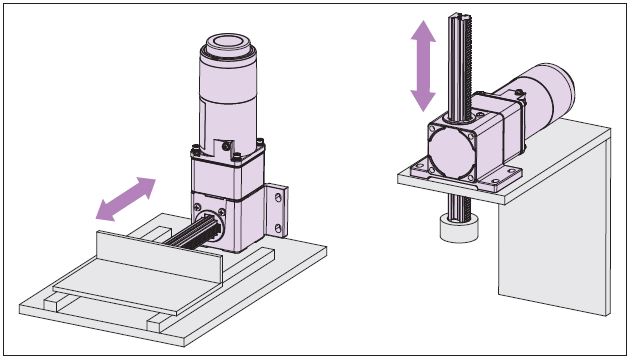

通過改變安裝面，可在水平驅動、上下驅動的任意方向上使用 。 |
|
|
|
|

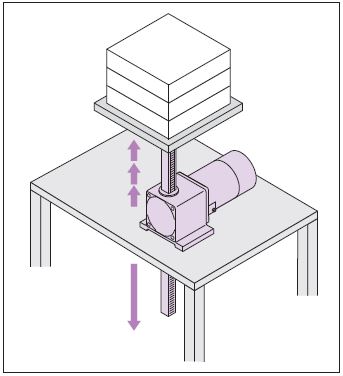

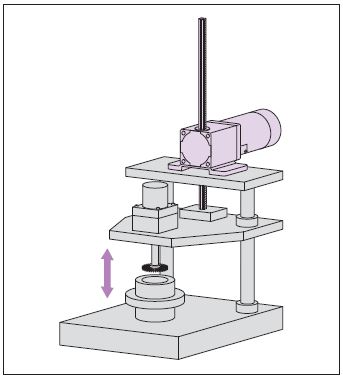

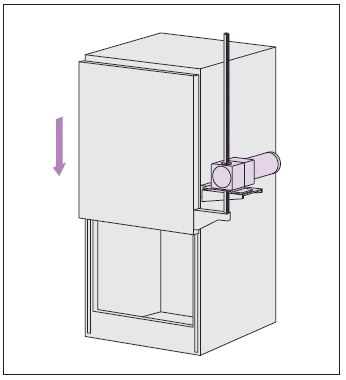

| 上下驅動也很簡單。帶電磁制動器，可防止掉落、保持負載。 | 利用齒條端的螺絲孔，可輕松完成負載連接或齒條固定。 | 也可利用高推力，直接抬起沖壓機或工作臺。 | 即使是沉重的門等的上下開閉，也可自由改變開閉速度。 |
