電動傳動裝置
小型電動直線傳動裝置
DRLⅡ系列
步進電動機和滾珠螺桿一體化，實現直線動作的DRLⅡ系列。
通過減少聯軸器等機構部件的數量，實現裝置的小型化和高精度定位，有助于提升裝置性能。
通過減少聯軸器等機構部件的數量，實現裝置的小型化和高精度定位，有助于提升裝置性能。
特征
特征

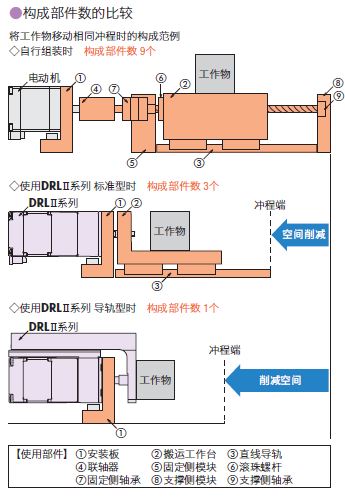

●大幅縮短設計工時·時間
在袖珍的機體中集中收納直動機構。因無需使用過去的原有零件，縮短了裝置設計及部件選用的時間。另外，可縮減在組裝及安裝精度調節上花費的時間，有助于提高客戶的生產效率。
●裝置的小型化·輕量化
采用了將轉子中空化處理，在其內部收納滾珠螺桿的構造。無需使用客戶自行準備的聯軸器及滾珠螺桿軸承等部件，可實現裝置的小型化和輕量化。
傳動裝置的特征
●高精度定位
在中空轉子上連接滾珠螺桿螺母
與聯軸器剛性等部件組合使用，減少了齒隙的影響，可實現高精度定位。

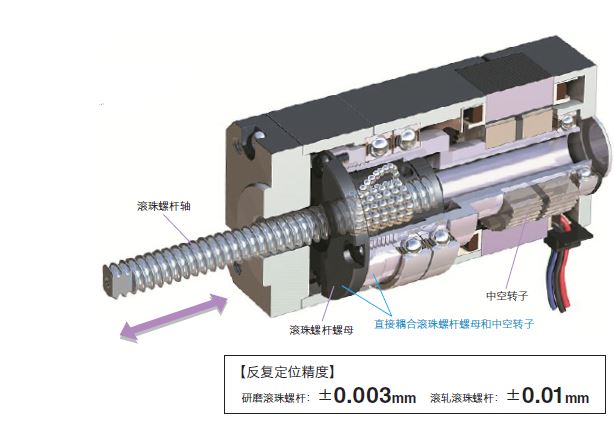

關于內部構造 DRLⅡ系列對轉子部分進行了中空化處理，采用了在轉子部分能夠收 納滾珠螺桿的構造。中空轉子旋轉會帶動滾珠螺桿螺母旋轉，通過在 滾珠螺桿的前端設置制動機構?，滾珠螺桿軸可直線工作。 滾珠螺桿分為微小進給、高精度定位的研磨滾珠螺桿和一般定位非常 可靠的滾軋滾珠螺桿2種類型。 滾珠螺桿軸被收納在中空轉子內部，因此，全長雖短，但能夠確保沖程。 而且還配置了大口徑的軸承，確保直線動作時產生的較大軸向負載會 直接作用到滾珠螺桿螺母的外圈部。 ?導軌型、平臺型不需要。 |
●采用了能夠快速停止的步進電動機
DRLⅡ系列使用步進電動機。
由于采用了步進電動機，因此，步進定位精度高，能夠進行準確的前進、后退動作。
此外，停止時也不會發生軸細微動作的微振現象，因此可實現停止位置保持。

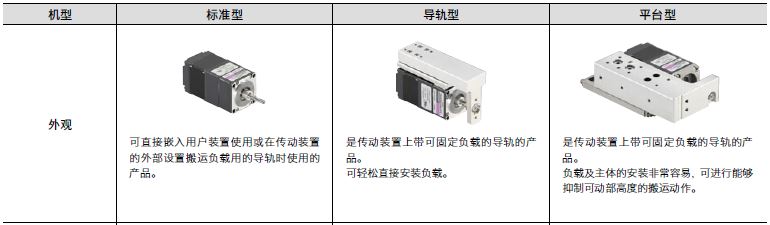

●根據用途不同，提供3種型號供選擇
驅動器的特征
備有2種類型的驅動器，可根據系統構成選擇使用
DRL 系列的驅動器可依據客戶使用的上一級系統在2種型號中選擇。
●<內藏定位型
>●<脈沖序列輸入型>
