AC小型標準電動機
AC帶電磁制動電動機
AC帶電磁制動電動機
●上下驅動、停止時可保持負載
●搭載無勵磁動作型電磁制動
●備有適合變頻器控制的三相高效率電動機
●輸出功率：6~200W
●搭載無勵磁動作型電磁制動
●備有適合變頻器控制的三相高效率電動機
●輸出功率：6~200W
特征
---帶電磁制動電動機的特征---
搭載無勵磁動作型電磁制動

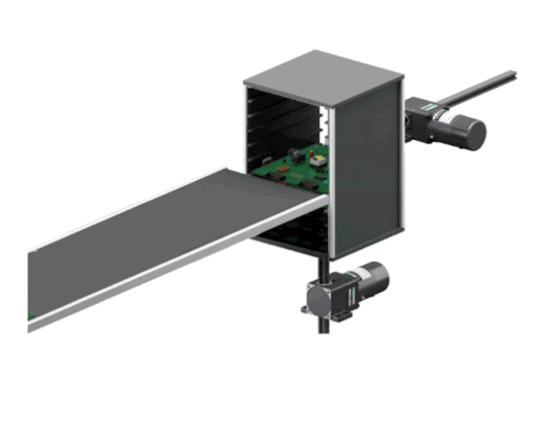

是搭載了無勵磁動作型電磁制動的機械式制動電動機。停電等電源OFF時，電動機軸可靜止。適合上下驅動等需要保持負載的用途。

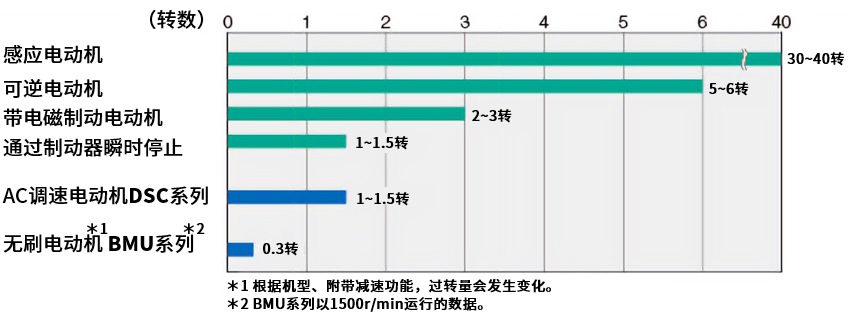

通過制動器使電動機瞬時停止
|
減小感應電動機的過轉，適合于瞬時停止。制動器SB50W搭載了在電動機內藏的過熱保護功能運作時，可輸出警報信號的功能。
|
 制動器SB50W
|
符合安全規格
全機型符合各種安全規格，內藏過熱保護裝置。|
適用規格 UL/CSA規格認證取得中國強制產品認證制度（CCC制度）認證 執行CE標志（低壓指令） 電動機過熱保護裝置 過熱保護裝置、阻抗保護器 |
 |
備有三相高效率電動機
|
減小感應電動機的過轉，適合于瞬時停止。制動器SB50W搭載了在電動機內藏的過熱保護功能運作時，可輸出警報信號的功能。
|
 三相高效率電動機
KⅡS系列 |
|

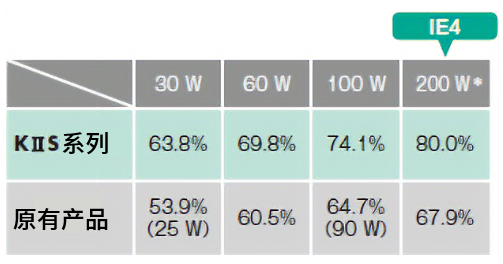

最大功率為80% 采用磁設計和專用零部件，最大效率達到80%的高效率三相電動機。大幅降低損耗，實現了電動機 輸出功率提升和無風扇化。 ●最大功率比較（參考值）  [額定輸出功率60Hz時] ※ 三相380/400/415V達到IE3基準值。 IE4、IE3為國際規格的IEC 60034-30-1的效率等級。 |

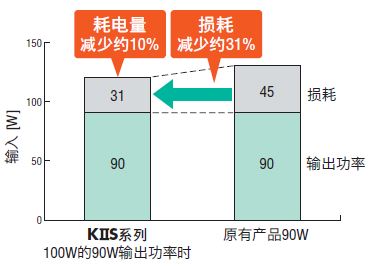

耗電量最多減少約10% 在相同條件下和原有產品的90W產品相比，
耗電量最多減少了10%。有助于裝置的節能。 |
|
電動機的輸出功率提高 通過高效率化，安裝尺寸90mm可達到100W的輸出功率。并且總長度比原有產品縮短15mm，有助于實現裝置小型化。 |

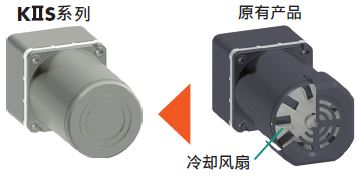

無風扇化 損耗降低能夠抑制發熱。因此取消了
過去搭載在原有60W 以上產品上的冷卻用風扇。  沒有粉塵飛散等問題 由于沒有冷卻用的風扇，因此不存在粉塵飛揚問題。 |
---減速機、直線減速機的特征---

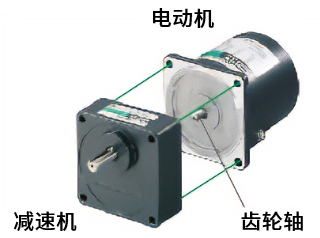

減速機：簡單實現減速、轉矩提升
|
通過電動機與減速機組合，可實現減速到目標速度及轉矩提升。
|
 |

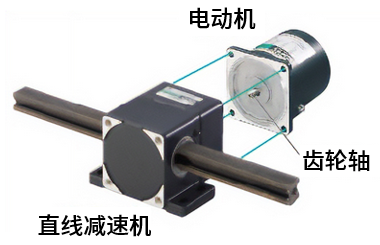

直線減速機：將電動機的選裝轉換為直線動作
|
通過與直線減速機組合使用，可將電動機的旋轉動作轉換為直線動作。使用直線減速機，可輕易在水平方向或垂直方向實現直動機構。
|
 |
種類豐富
根據用途，可使用不同的減速機。
高強度減速機
為需要提升轉矩、小型化的情況，準備了更高強度的減速機。
平行軸GV減速機
通過提高輸出軸的軸承尺寸及采用經過滲碳處理的齒輪，和原有減速機產品相比，提高了轉矩。
---適合變頻器驅動的三相高效率電動機---
可與其他公司變頻器組合使用
| 三相高效率電動機KⅡS系列，可與客戶使用的其他公司變頻器組合使用。 可通過手頭慣用的變頻器簡單控制速度。 ?點此查看KⅡS系列與其他公司變頻器連接的組合數據 |
三相高效率電動機
KⅡS系列 |
KⅡS系列與變頻器組合使用有助于提升裝置性能
|

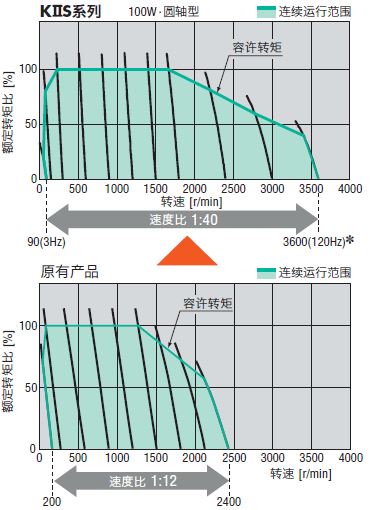

廣泛的速度控制范圍 使用變頻器，可在3∼最大120Hz（90～3600r/min)*的寬廣范圍內進行速度控制。 包括減速機可對應高轉速的使用。*速度控制范圍因品名而異。詳情請洽詢客戶咨詢中心?；蚓嚯x您最近的銷售點（?點此查看各銷售點聯絡方式）  |

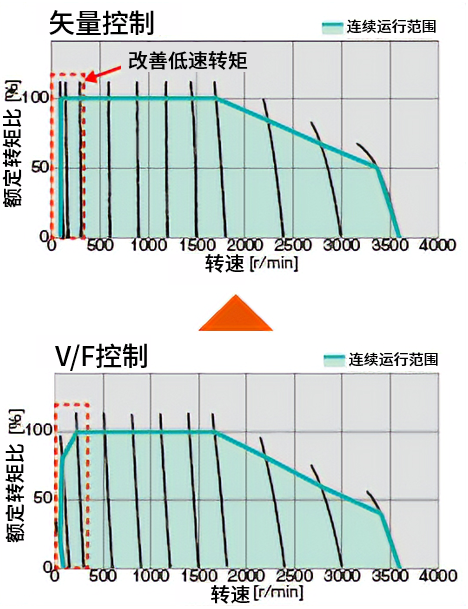

通過矢量控制改善低速～中速領域的轉矩 通過將變頻器的控制方式設為矢量控制，
實現低速高轉矩。  |
|

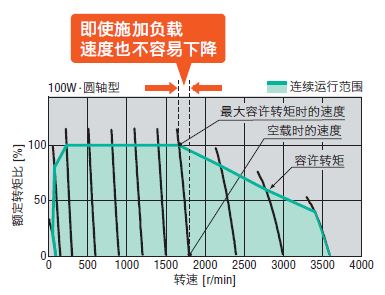

提升速度穩定性 通過與變頻器組合使用，即使負載發生變化，電動機速度也不容易下降，因此可進行穩定的速度控制。 |
對應高速運轉 圓軸型電動機采用了防蠕變軸承，
零部件選擇和設計方面可對應變頻器控制下的高速運轉。  |
通過強化絕緣，在電源電壓高的地域也可以對應（輸出功率200W）
三相380/400/415V輸入的電動機（僅限輸出功率200W），強化對于變頻器驅動時產生的微浪涌電壓的絕緣，因此可方心與變頻器組合使用。
注意：請務必使用變頻器的電子過熱保護功能或電磁開關。
電動機未內藏過熱保護裝置，為防止過載及輸出軸堵轉時燒壞電動機，請使用電磁開關及變頻器的電子過熱保護功能。
---電磁制動的構造、制動動作特性---

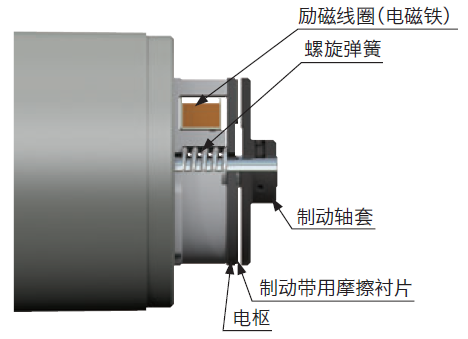

無勵磁動作型電磁制動的動作原理
帶電磁制動電動機采用無勵磁動作型電磁制動。 構造例如下所示。
在勵磁線圈上施加電壓時，電樞受電磁鐵吸引而壓迫螺旋彈簧使制動
開放，電動機軸即可自由旋轉。
在未施加電壓的狀態下電樞會釋放，制動帶用摩擦襯片受螺旋彈簧擠
壓至制動軸套，電動機軸遭固定。
制動控制特性

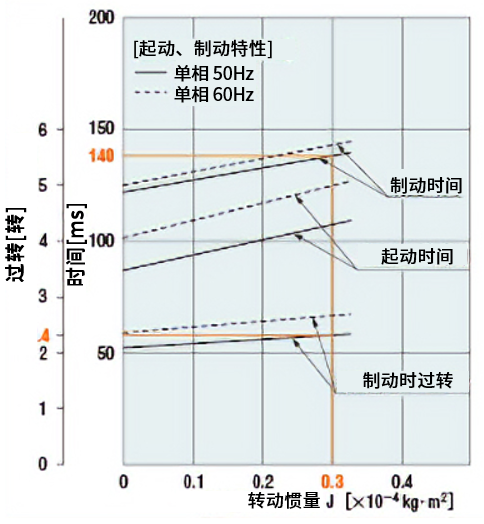

下圖為帶電磁制動的轉動慣量和制動特性（制動時間、過轉）的關系示意。制動時間及過轉是切斷電源的瞬間到電動機停止的時間及過轉。25W的情況下，電動機軸換算的轉動慣量以0.3［×10-4kg?m2］運行時，制動時間為140msec、オー過轉為2.4轉。▲回到頁首
